Koja su ključna razmatranja dizajna za slabo vidljivu liniju zavara na brizganim unutarnjim dijelovima automobila?
Linija zavara (ili linija pletiva) nastaje kada se dvije fronte taline susretnu tijekom punjenja šupljine, stvarajući vidljivu liniju i potencijalnu mehaničku slabu točku. U automobilskim unutarnjim dijelovima s površinama klase A (npr., ploče vrata, obloge ploče s instrumentima, pretinci za rukavice), linije zavara moraju se svesti na minimum ili učiniti nevidljivima kako bi se zadovoljili estetski zahtjevi i zahtjevi kupaca.
1. Ključna razmatranja dizajna za slabo vidljive linije zavara
| Razmatranje | Strategija dizajna | Tipični parametar/učinak | Primjena kod Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Lokacija i broj ulaza | Postavite zasun(e) da pomaknete linije zavara na nevidljiva područja ili područja s niskim naprezanjem (npr. rebra, uglovi ili površine pokrivene sklopom). Upotrijebite sekvencijalno zatvaranje ventila kako biste uklonili linije zavara. | Jednostruka vrata: linija zavara izbjegnuta. Dvostruka vrata: linija zavara se pomiče do ruba ili skrivene površine. Odgoda sekvence vrata ventila: 0,1–0,5 s. | Primijenjeno na kalupe za ploče vrata za British Land Rover, smanjujući vidljive linije zavara za 90%. |

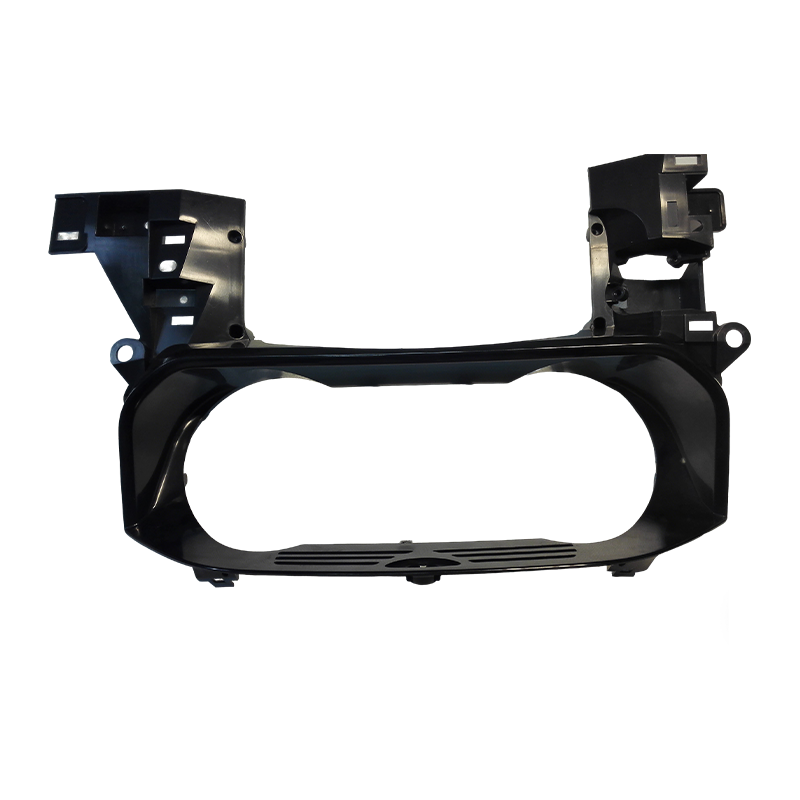

| Temperatura taljenja i temperatura kalupa | Povećajte temperaturu taline kako biste poboljšali fuziju fronte protoka. Koristite visoku temperaturu kalupa (putem ulja ili električnog grijanja) u blizini linije zavara kako biste odgodili smrzavanje kože. | Za PC/ABS: taljenje 260–280 (prikaz, stručni).°C, kalup 80–100 (prikaz, stručni).°C. Za PP EPDM-T20: taljenje 220–240 (prikaz, stručni).°C, kalup 50–70 (prikaz, stručni).°C. | Implementirano na oblogu ploče s instrumentima za SAIC, postižući čvrstoću linije zavara >85% osnovnog materijala. |
| Dizajn ventilacije | Dodajte duboku ventilaciju (0,02–0,04 mm dubine) na mjestu linije zavara kako biste omogućili izlazak zarobljenog zraka i hlapljivih tvari, poboljšavajući fuziju. | Duljina ventilacijskog zemljišta 3–5 mm, nakon čega slijedi reljefni kanal dubine 0,5–1,0 mm. Vakuumska pomoć po izboru za kritična područja. | Koristi se na kalupima pretinca za rukavice za Changan, eliminirajući tragove opekotina i smanjujući vidljivost linije zavara za 70%. |
| Brzina fronte toka taline | Koristite profiliranje injekcije : manja brzina neposredno prije formiranja linije zavara kako bi se omogućio izlazak zraka, zatim veća brzina za prisilno spajanje. | Tipični profil: 80% brzine za prvih 95% punjenja, zatim 60% brzine za 3%, zatim 100% za posljednja 2%. | Standardna praksa za sve vidljive kalupe za unutrašnjost automobila u Fanze T&M (Jiashan) Co., Ltd. |
| Prijelaz debljine stijenke dijela | Izbjegavajte nagle promjene debljine u blizini linije zavara. Upotrijebite postupni prijelaz (≤30% promjene debljine po 10 mm duljine) kako biste spriječili kolebanje protoka. | Omjer debelo/tanko ≤1,5:1. Radijus prijelaza ≥3 mm. | Dizajniran u okvire za punjenje (PC/ASA) za ABB, ne postižući vidljivu liniju zavara pod pašućim svjetlom. |
2. Tipični parametri za materijale za unutrašnjost automobila s malom linijom zavarivanja
| Materijal | Raspon temperature taljenja (°C) | Raspon temperature kalupa (°C) | Preporučena dubina otvora (mm) | Smanjenje vidljivosti linija zavara |
|---|---|---|---|---|
| PC/ABS (npr. Bayblend T65) | 260–280 | 80–100 | 0,02–0,03 | Do 80% (s zatvaranjem ventila) |
| PP EPDM-T20 (npr. Hifax) | 220–240 | 50–70 | 0,03–0,04 | 60-75% |
| ABS (npr. LG ABS HF380) | 230–250 (prikaz, stručni). | 60–80 (prikaz, stručni). | 0,02–0,04 | 50–65% |
| PMMA ASA (npr. SABIC Cycoloy) | 250–270 (prikaz, stručni). | 70–90 (prikaz, stručni). | 0,02–0,03 | 85% (vrlo kritično za površine visokog sjaja) |
Napomena: Vrijednosti su tipične za automobilske unutarnje dijelove sa zahtjevima za površinu klase A, na temelju mogućnosti procesa IATF16949 i japanskih/njemačkih strojeva za injekcijsko prešanje koji se koriste u Fanze T&M (Jiashan) Co., Ltd.
3. Česta pitanja
FAQ 1: Mogu li se linije zavara u potpunosti ukloniti na dijelovima unutrašnjosti automobila? Što preporučuje Fanze T&M (Jiashan) Co., Ltd.?
A: Potpuna eliminacija moguća je samo kod dizajna s jednim vratima, što možda nije izvedivo za velike ili složene dijelove. Za većinu primjena u unutrašnjosti automobila, cilj je renderirati linije zavara slabo vidljiv (nije vidljivo pod svjetlom paše ili golim okom). Fanze T&M (Jiashan) Co., Ltd. preporučuje kombinaciju sekvenciranje zasuna ventila, visoka temperatura kalupa i optimizirana ventilacija . Za najbolje rezultate tvrtka nudi kalup za brizganje plastičnih dijelova interijera automobila rješenja koja uključuju analizu protoka kalupa za predviđanje i premještanje linija zavara prije rezanja čelika.
FAQ 2: Povezuje li čvrstoća linije zavara s vidljivošću? Kako Fanze T&M (Jiashan) Co., Ltd. osigurava snagu i izgled?
A: da Vidljivija linija zavara obično ukazuje na lošu stopljenost, što smanjuje mehaničku čvrstoću (do 30–80% osnovnog materijala). Fanze T&M (Jiashan) Co., Ltd. koristi sljedeće za postizanje niske vidljivosti i visoke čvrstoće:
- Profiliranje injekcija (sporo–brzo–sporo) za poboljšanje molekularne međudifuzije.
- Vrući kanal sa zasuncima ventila za kontrolu kuta konvergencije prednjeg toka (cilj >120°).

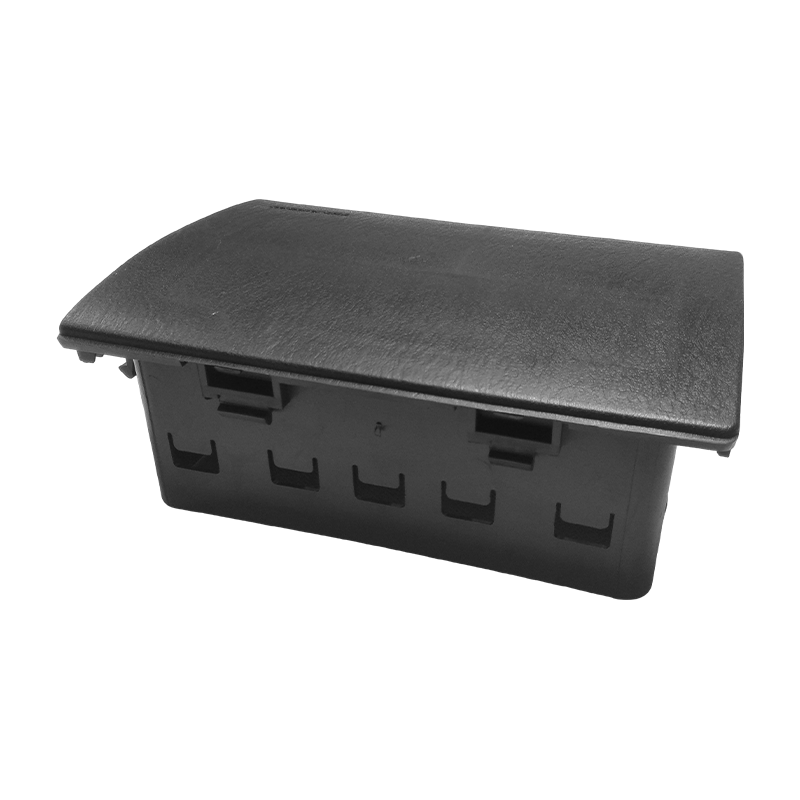

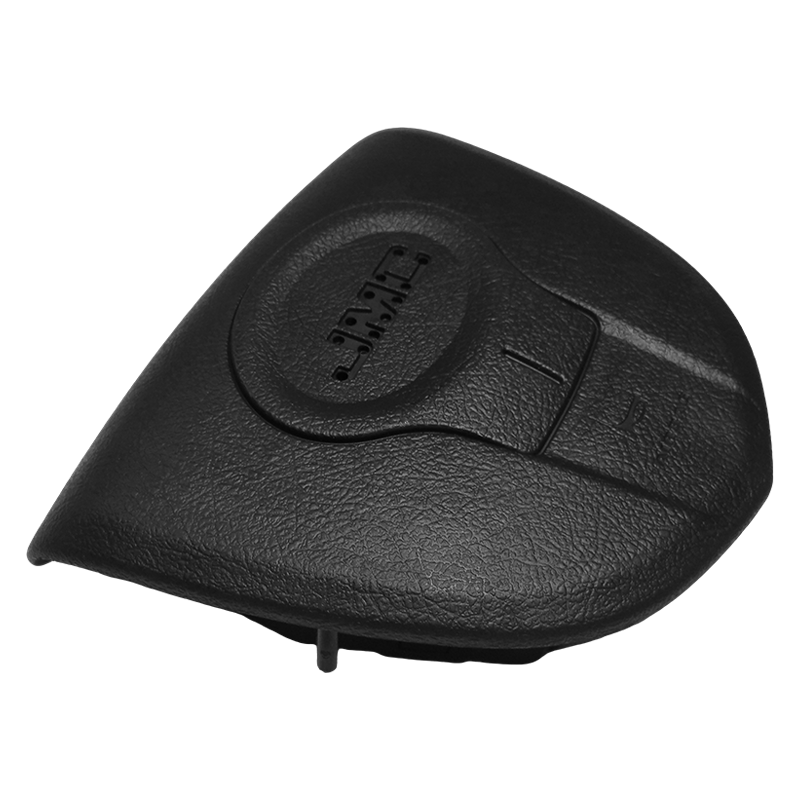

- Vakuumska ventilacija za kritične sigurnosne unutarnje dijelove (npr. poklopci zračnih jastuka).
Tvrtka je uspješno isporučila takva rješenja britanskim Land Rover i Triumph Motorcycles, ispunjavajući standarde PV1200 (termički ciklus) i standarde vizualnog pregleda.
FAQ 3: Kakvo iskustvo ima Fanze T&M (Jiashan) Co., Ltd. u kalupima za interijer automobila posebno za dizajn s niskim linijama zavarivanja?
A: Tvrtka Fanze T&M (Jiashan) Co., Ltd. osnovana je 2005. godine i specijalizirana je za precizne kalupe za brizganje i dijelove za brizganje. Tvrtka se 2016. preselila u Guigu Park, okrug Jiashan, s 14.000 m² korisne površine tvornice i oko 100 zaposlenika. Posjeduje uvezene CNC, EDM, sporokretne strojeve za rezanje žice i visokoučinkovitu opremu za injekcijsko prešanje iz Japana i Njemačke. Tvrtka ima IATF16949 certifikat. Specifično iskustvo uključuje:
- Kraj 50 projekata kalupa za unutrašnjost automobila isporučeno za SAIC, Changan i British Land Rover.
- Uspješno smanjena vidljivost linije zavara PP EPDM obloga ploče s instrumentima od vidljivog (stupanj 3) do gotovo nevidljivog (stupanj 1 prema ASTM D2457).
- korišteno Moldflow analiza kao standardna praksa za sve površinske dijelove klase A.
Tvrtka se pridržava politike kvalitete "preciznost, visoka učinkovitost, kvaliteta lijevanja" i dobio je visoke pohvale domaćih i međunarodnih kupaca.
