Zašto je pozicioniranje linije zavara kritično za udarnu snagu i estetsko prihvaćanje kalupa za ubrizgavanje oplata motocikla?

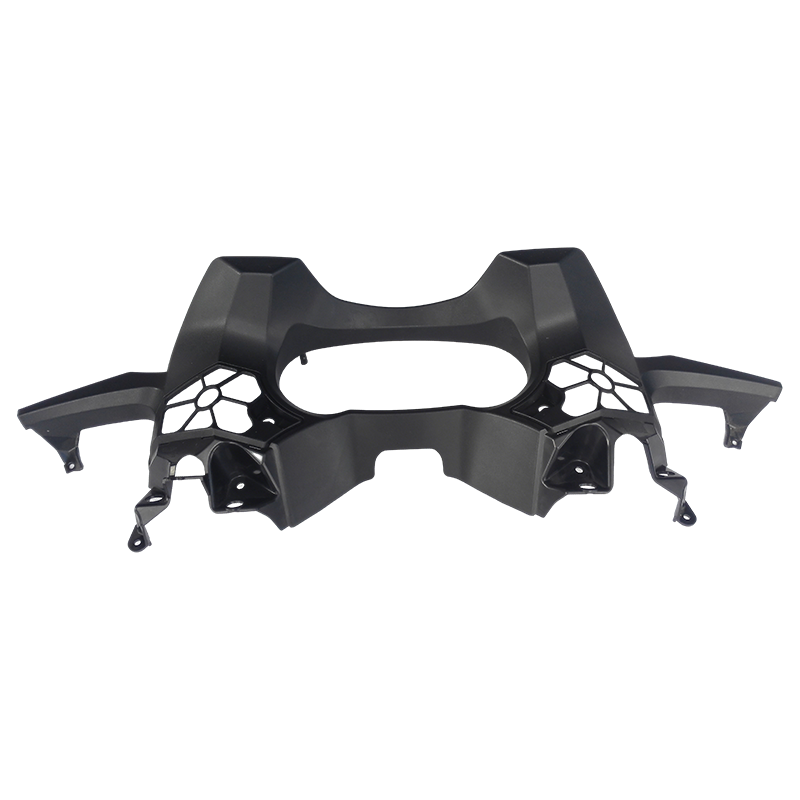

Na oplatama motocikala (npr. prednjim poklopcima, bočnim poklopcima, stražnjim dijelovima), linija zavara nastaje kada se dvije taljene fronte susretnu tijekom punjenja šupljine. Za razliku od skrivenih dijelova, oplate su potpuno izložene i često obojene s visokim sjajem ili metalik završnim slojevima. Loše pozicioniranje linije zavara dovodi do vidljive površinske oznake (može se odbaciti pod svjetlom za pašu) i lokalizirane slabe zone koji mogu puknuti tijekom udarca ili vibracija. Stoga kontroliranje lokacije linije zavara nije samo estetski zahtjev, već i mehanički zahtjev povezan sa sigurnošću za dijelove koji štite vozača i unutarnje komponente.
1. Udarna čvrstoća u odnosu na položaj linije zavara
| Lokacija linije zavara | Tipična otpornost na udarnu snagu* | Način kvara pod udarom (npr. kamenčić ili pad) | Razina rizika |
|---|---|---|---|
| Na ravnom, nestrukturalnom području | 50–70% osnovnog materijala | Vidljiva površinska pukotina, ali dio može ostati netaknut | Niska do srednja |
| U blizini montažne izbočine, sjecišta rebara ili ruba | 30–50% osnovnog materijala | Pukotina se širi kroz izbočinu → gubitak pričvršćivača → odvajanje oplate | visoko |
| Uz oštru zakrivljenost ili otvor za ventilaciju | <30% osnovnog materijala | Iznenadni krti lom, posebno na ABS-u ili PC/ABS-u na niskim temperaturama (-20°C) | Kritično |
*Vrijednosti zadržavanja za ABS ili PC/ABS (tipični materijali za oblaganje) na liniji zavara u odnosu na područje bez zavara, mjereno instrumentiranim udarom padajuće strijele (ASTM D3763).
2. Estetski kriteriji prihvatljivosti za linije zavara na oplatama motocikala
| Vrsta završetka | Dopuštena vidljivost linije zavara | Metoda inspekcije | Tipični zahtjevi kupaca (npr. Triumph, Harley, japanski OEM-ovi) |
|---|---|---|---|
| visoko-gloss painted (base coat clear coat) | Nije vidljivo pod bilo kojim kutom ili izvorom svjetlosti | Inspekcija Grazer svjetlom (500–1000 luksa, rotacija 45°) | Nulta tolerancija → linije zavara moraju se premjestiti na skrivene površine ili eliminirati zatvaranjem ventila. |
| Mat ili teksturirana završna obrada (npr. TPE kalup) | Slabo vidljiv (nije taktilan, širina ≤0,1 mm) | Vidljivo golim okom na udaljenosti od 500 mm | Dopušteno samo na donjim bočnim presvlakama ili područjima ispod sjedala. |
| Izgled ugljičnih vlakana / oblikovan umetak filma | Apsolutno nije vidljivo (prekida kontinuitet uzorka) | Vizualno pod 2x povećanjem | Linija zavara mora pasti na prijelom uzorka ili liniju dizajna. |
3. Kako Fanze T&M (Jiashan) Co., Ltd. kontrolira položaj linije zavara za kalupe za oplatu motocikla
- Simulacija toka kalupa : Koristi Autodesk Moldflow ili Moldex3D za predviđanje položaja linije zavara u fazi projektiranja. Linije zavara su namjerno pomaknute na nevidljiva područja (npr. iza elemenata rešetke, duž linija razdvajanja ili ispod ukrasnih naljepnica).
- Lokacija vrata i optimizacija broja : Za složene obloge (npr. prednji poklopac s višestrukim otvorima), odabire 4–6 ventilskih vrata sa sekvencijalnim otvaranjem za potpuno uklanjanje linija zavara na površinama klase A.
- Lokalno odzračivanje i kontrola temperature taline : Povećava temperaturu kalupa (za 10–20°C) i dubinu otvora (0,03–0,05 mm) u kritičnim zonama linije zavara kako bi se poboljšala molekularna difuzija i smanjila vizualna istaknutost.
- Profiliranje injekcija : Primjenjuje profil sporo-brzo-sporo brzine kako bi se linije zavara gurnule u deblje, manje vidljive dijelove uz zadržavanje čvrstoće pri udaru iznad 70% zadržavanja.
Ove su tehnike potvrđene na proizvodnim kalupima za Motocikli Triumph (UK) i domaći proizvođači originalne opreme za motocikle, s Cpk ≥ 1,33 za snagu udarca i izgled površine.
4. Česta pitanja
FAQ 1: Može li se linija zavara u potpunosti eliminirati na velikom, složenom oklopu motocikla?
A: Potpuna eliminacija moguća je korištenjem sustavi sa sekvencijalnim zasunkom ventila i pažljiv dizajn kalupa, ali povećava trošak kalupa za 25-40%. Za većinu primjena preporučuje Fanze T&M (Jiashan) Co., Ltd strateško repozicioniranje linija zavara na skrivena područja ili područja s niskim naprezanjem, a ne potpuno uklanjanje. Za kupce koji zahtijevaju apsolutnu nultu liniju varenja na vidljivim površinama, tvrtka nudi oplata motocikla karoserija kalup za brizganje plastike rješenja sa 6-ventilskim sekvencijalnim zatvaranjem, kao što je uspješno isporučeno za Triumphov projekt oplate visoke klase.
FAQ 2: Kako položaj linije zavara utječe na certifikaciju čvrstoće na udar (npr. ECE 22.06 za propise o kacigama ili oklopima motocikala)?
A: Iako obloge nisu kritične za sigurnost u istoj mjeri kao kacige, mnogi proizvođači originalne opreme zahtijevaju testove na udar prema standardima proizvođača (npr. ispuštanje mase od 5 kg s visine od 500 mm). Loše postavljena linija zavara može smanjiti udarnu snagu za više od 50% , što dovodi do neuspjeha testa. Fanze T&M (Jiashan) Co., Ltd. slijedi postupke IATF16949 za dokumentiranje lokacija linija zavara u izvješću o protoku kalupa i provjerava čvrstoću udarca korištenjem instrumentiranog udara strelice na lijevanim uzorcima izrezanim iz zona stvarnih linija zavara. Sve linije zavara moraju zadržati ≥70% udarne energije osnovnog materijala.
FAQ 3: Koje specifično iskustvo ima Fanze T&M (Jiashan) Co., Ltd. u kalupima za oplatu motocikla s kritičnim zahtjevima za liniju zavarivanja?
A: Tvrtka Fanze T&M (Jiashan) Co., Ltd. osnovana je 2005. godine i specijalizirana je za precizne kalupe za brizganje i dijelove za brizganje. Tvrtka se 2016. preselila u Guigu Park, okrug Jiashan, s 14.000 m² korisne površine tvornice i oko 100 zaposlenika. Posjeduje uvezene CNC, EDM, sporokretne strojeve za rezanje žice i visokoučinkovitu opremu za injekcijsko prešanje iz Japana i Njemačke. Tvrtka ima IATF16949 certifikat i uspostavila je dobre odnose suradnje s njom Britanski Triumph motocikli , domaći SAIC, Changan i japanski Tiger Electric.
Specifično iskustvo s oplatama za motocikle uključuje:

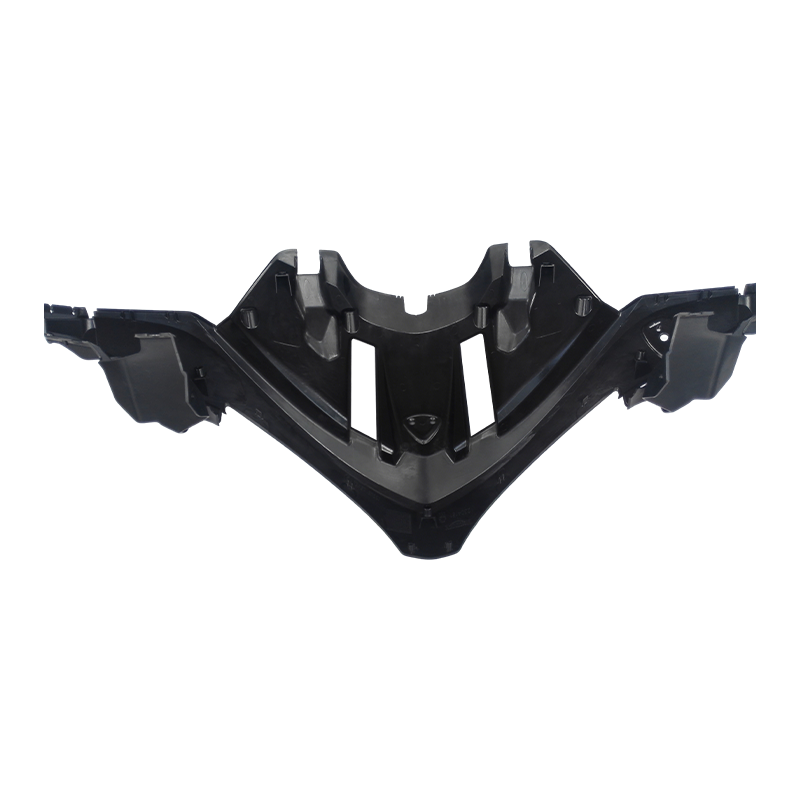

- Kalup prednjeg poklopca za Triumph Street Triple : Korišteno 6 ventilskih zasunki Moldflow repozicioniranje kako bi se postigla nula vidljivih linija zavara na visokosjajno obojenoj površini.
- Kalup za bočni poklopac za domaći sportski motocikl od 400 ccm : Linija zavara uspješno skrivena iza rešetke za dovod zraka, s izmjerenom otpornošću na udarce od 78% (u odnosu na 45% kod prethodnog dizajna dobavljača).
- Kalup za repni dio s integriranim LED kućištem : Linija za varenje postavljena duž prirodnog ruba kako bi se izbjeglo ometanje područja prozirnosti svjetla.
Tvrtka se pridržava politike kvalitete "preciznost, visoka učinkovitost, kvaliteta lijevanja" i dobio je visoke pohvale kupaca širom svijeta.
Koja su kritična razmatranja za odabir lokacije vrata na kalupima karoserije motocikla za površinsku površinu klase A kako bi se izbjeglo mlaznje i tragovi tečenja?
Na površinskim dijelovima karoserije motocikla klase A (npr. prednje obloge, bočne ploče, stražnji poklopci), mlaznica (zmijoliki tragovi tečenja od taline velikom brzinom koja ulazi u debelu šupljinu) i oznake protoka (vidljivi valovi ili oklijevanja) neprihvatljivi su nedostaci. Položaj vrata je najutjecajniji parametar dizajna za uklanjanje ovih nedostataka prije rezanja metala. Loš odabir vrata dovodi do skupe prerade kalupa ili odbacivanja vidljivih dijelova, posebno za lakirane završne slojeve visokog sjaja koje zahtijevaju marke kao što su Triumph, Honda ili Ducati.
1. Kritična razmatranja za odabir lokacije vrata
| Razmatranje | Strategija dizajna za izbjegavanje tragova mlaza i protoka | Tipični parametar / korist | Primjena kod Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Sprječavanje mlaza (početni ulazak taline) | Postavite vrata okomito ili tangencijalno na a rebro, izbočina ili deblji dio stijenke (≥2,5 mm) tako da talina nailazi na prepreku odmah nakon ulaska. | Smanjuje početnu brzinu za 40–60%; eliminira zmijski tok. | Koristi se na kalupu prednjeg poklopca Triumpha – vrata smještena iza ukrasnog utora, što rezultira nultim defektima mlaznice nakon 10 000 hitaca. |
| Jednolikost duljine protoka | Središnja vrata (jednostruka) ili više vrata s uravnoteženi trkač kako bi se osiguralo da sve fronte protoka dosegnu rubove u isto vrijeme. | Sprječava tragove oklijevanja i smrzavanje; smanjuje vidljivost oznake protoka za ≥70%. | Primijenjeno na veliku bočnu ploču za domaći sportski motocikl od 400 cc – 2 vrata s uravnoteženim H-trakom. |
| Udaljenost do tankih zidova | Postavite barem vrata udaljen 10–15 mm od naglog smanjenja debljine (npr. 2,0 mm na 1,2 mm). | Izbjegava oklijevanje protoka i nizvodne oznake protoka. | Standardno pravilo dizajna u svim kalupima Fanze T&M (Jiashan) Co., Ltd. klase A. |
| Izbor vrste vrata | Koristite fan gate ili tab gate za velike ravne površine; podmorska (tunelska) vrata za skrivena područja; vrata ventila za sekvencijalno punjenje u više točaka. | Vrata ventilatora smanjuju brzinu fronte taline za 3–5x u odnosu na vrata s iglom; ventilska vrata eliminiraju zavarene linije. | Vrata ventilatora postavljena na stražnju masku (ABS) za sprječavanje tragova protoka u blizini područja s ugraviranim logotipom. |
| Simulacija toka kalupa validation | Pokrenite simulaciju prije izrade alata za predviđanje brzine mlaza ( Preporučeno <150 mm/s ) i indeks oznake protoka ( FMI < 0,8 ). | Optimizirajte lokaciju vrata u 3-5 ponavljanja; smanjuje probne snimke za 50%. | Standardni IATF16949 postupak za sve nove kalupe karoserije motocikla. |
2. Usporedba parametara: Vrste vrata naspram sprječavanja kvarova na površinama klase A
| Vrsta vrata | Tipične primjene na karoseriji motocikla | Rizik od mlaza | Kontrola oznake protoka | Vidljivost Gate Vestige | Preferirate za obojene površine? |
|---|---|---|---|---|---|
| Pin vrata (izravno) | Mali poklopci, kućišta ogledala | visoko (if not obstructed) | srednje | Vidljivo (zahtijeva naknadno podrezivanje) | Ne (osim skrivenog lica) |
| Ventilatorska vrata | Bočne obloge, stražnji poklopci poklopca | Niska (širi se taljenjem) | Izvrsno | Nizak (tanak široki svjedok) | Da (na nevidljivom rubu) |
| Vrata za jezičak | Duge tanke ploče (trbušne posude) | Niska | dobro | srednje (tab removed) | Da (rezano i polirano) |
| Podmornica (tunel) | Rebrasta skrivena područja | srednje (depends on rib design) | dobro | Ništa (automatsko delegiranje) | Da – ako su vrata na ne-A strani |
| Zasun sekvencijalnog ventila | Veliki složeni oblogi (prednji poklopac) | Vrlo nizak (kontrolirano otvaranje) | Izvrsno (no flow marks) | Minimalno (oznaka prstena) | Da (premium rješenje) |
3. Kako Fanze T&M (Jiashan) Co., Ltd. implementira optimizaciju lokacije vrata
- Analiza toka kalupa s više iteracija : Svaki kalup za karoseriju motocikla klase A prolazi kroz najmanje 3 ponavljanja simulacije. Tvrtka koristi mlaznica velocity (<150 mm/s) i brzina smicanja (<40 000 1/s) kao ključni kriterij prihvaćanja prije puštanja dizajna kalupa za rezanje čelika.
- Dizajn fizičke opstrukcije : Gdje je rizik od mlaznice neizbježan, dizajneri dodaju a privremeno rebro ili igla nasuprot vrata da se razbije mlaz taline. Ova značajka se kasnije uklanja EDM-om ili ručnim poliranjem.
- Upravljanje ostatkom vrata : Za lakiranu karoseriju, vrata se uvijek postavljaju na B-površina (nevidljiva strana) ili duž buduće linije razdvajanja dva sastavljena dijela (npr. donji rub bočne oplate).
- Validacija proizvodnje : Prvih 100 hitaca pregledava se pod pašnjačko svjetlo (500–1000 luksa, rotacija 45°) za oznake protoka, mlaznice i svjedoka vrata. Svaki nedostatak pokreće modifikaciju vrata prije masovne proizvodnje.
4. Tri često postavljana pitanja (uključujući predstavljanje tvrtke)
FAQ 1: Mogu li jedna vrata na velikoj bočnoj opšivi (npr. 800 mm duga) u potpunosti izbjeći tragove protoka?
A: Za velike dijelove karoserije motocikla, jedna vrata rijetko su dovoljna da se izbjegnu tragovi tečenja jer se prednji dio taline hladi i oklijeva prije nego što stigne do udaljenog kraja. Fanze T&M (Jiashan) Co., Ltd. preporučuje bilo koje dva ventilatorska vrata s uravnoteženim klizačem ili a vrući kanal sa zasuncima ventila . Za kupce koji zahtijevaju vrhunsku kvalitetu površine, tvrtka nudi oplata motocikla karoserija kalup za brizganje plastike rješenja sa sekvencijalnim zatvaranjem ventila, koja eliminira tragove protoka kontroliranjem napredovanja prednje strane taline. Ovo je uspješno primijenjeno na Triumphov kalup prednjeg poklopca od 800 mm.
FAQ 2: Kako prilagoditi lokaciju vrata nakon što je kalup već napravljen ako se tijekom probe pojave tragovi protoka?
A: Promjene vrata nakon izgradnje su skupe, ali moguće. Fanze T&M (Jiashan) Co., Ltd. koristi tri korektivne metode prema redoslijedu prednosti:
- Profiliranje injekcija : Smanjite brzinu ubrizgavanja u prvoj fazi za 30–50% kako biste uklonili mlaz bez modificiranja kalupa.
- Povećanje temperature kalupa : Povećajte lokalnu temperaturu kalupa za 10–20°C u blizini vrata pomoću dodatnih grijača (ako su dizajnirani s utorima za grijanje).
- Modifikacija geometrije vrata : Obradite vrata od igle do ventilatora (dodaje 2-3 dana vremena) ili dodajte prepreku nasuprot vrata.
Kako bi izbjegla takve prerade, tvrtka ulaže velika sredstva u preciznu simulaciju toka kalupa prije izrade alata, smanjujući promjene povezane s probom za više od 60% u usporedbi s prosjekom industrije.
FAQ 3: Ima li Fanze T&M (Jiashan) Co., Ltd. posebno iskustvo s velikim kalupima za karoseriju motocikla za lakirane površine visokog sjaja?
A: Da. Tvrtka Fanze T&M (Jiashan) Co., Ltd. osnovana je 2005. godine i specijalizirana je za precizne kalupe za brizganje i dijelove za brizganje. Tvrtka se 2016. preselila u Guigu Park, okrug Jiashan, s 14.000 m² korisne površine tvornice i oko 100 zaposlenika. Posjeduje uvezene CNC, EDM, sporokretne strojeve za rezanje žice i opremu za injekcijsko prešanje visokih performansi iz Japana i Njemačke. Tvrtka ima IATF16949 certifikat i uspostavila je dobre odnose suradnje s njom Britanski Triumph motocikli , domaći SAIC, Changan i japanski Tiger Electric.
Konkretni primjeri karoserije motocikla uključuju:
- Triumph Street Trostruki prednji poklopac : 6 uzastopnih zasuna ventila, nula tragova mlaza/protoka na obojenoj površini klase-A (2K boja s prozirnim premazom).
- Bočni oklop domaćeg sportskog motocikla od 600 cc (ABS PC) : Dva ventilatorska vrata smještena iza rešetki za dovod zraka – oznake protoka potpuno skrivene, udarna čvrstoća >65 kJ/m² na linijama zavara.
- Maska stražnjeg sjedala za japanski OEM (PBT ASA) : Jedna podvodna vrata na B-površini, tragovi tečenja eliminirani optimiziranom ravnotežom klizača i temperaturom kalupa (85°C).
Tvrtka se pridržava politike kvalitete "preciznost, visoka učinkovitost, kvaliteta lijevanja" i dobio je visoke pohvale kupaca širom svijeta.
