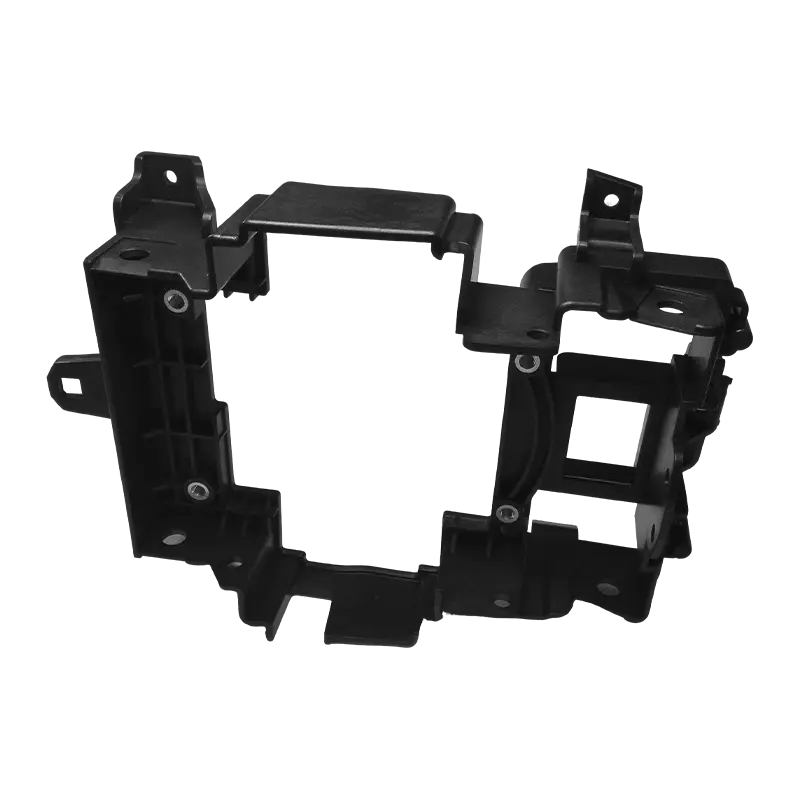

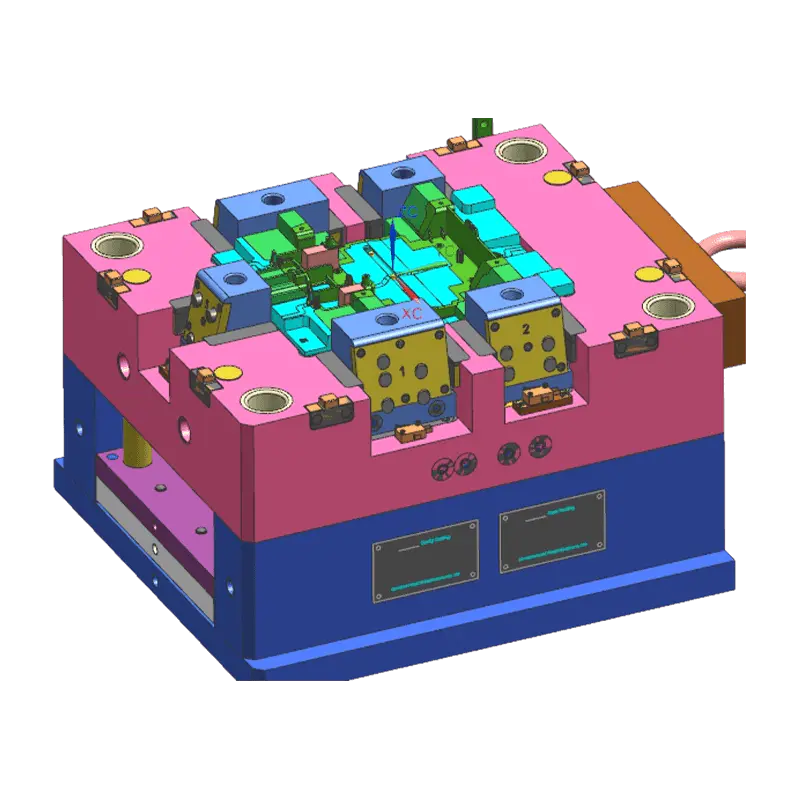

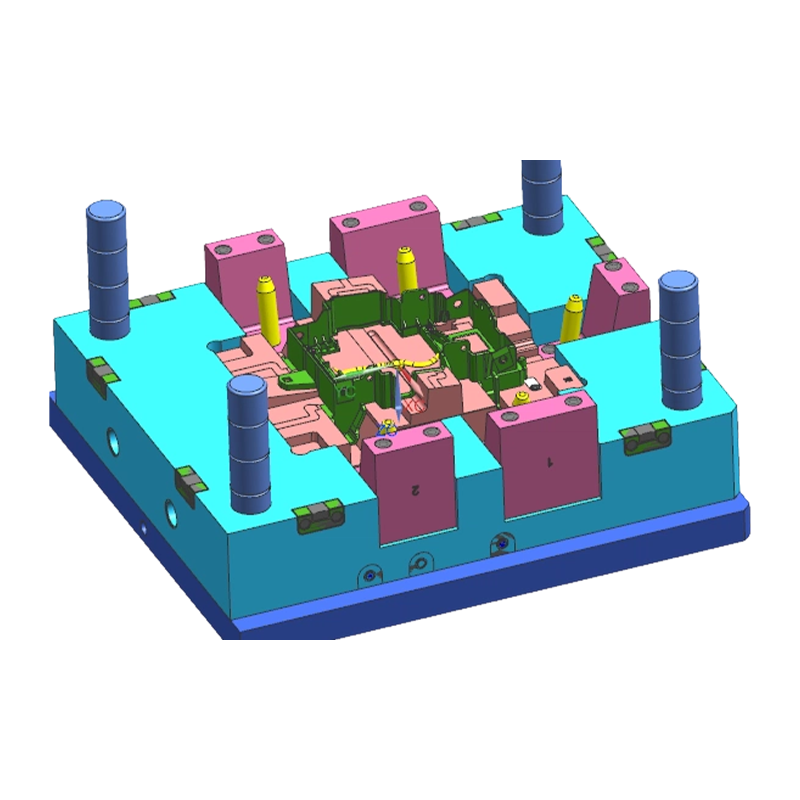

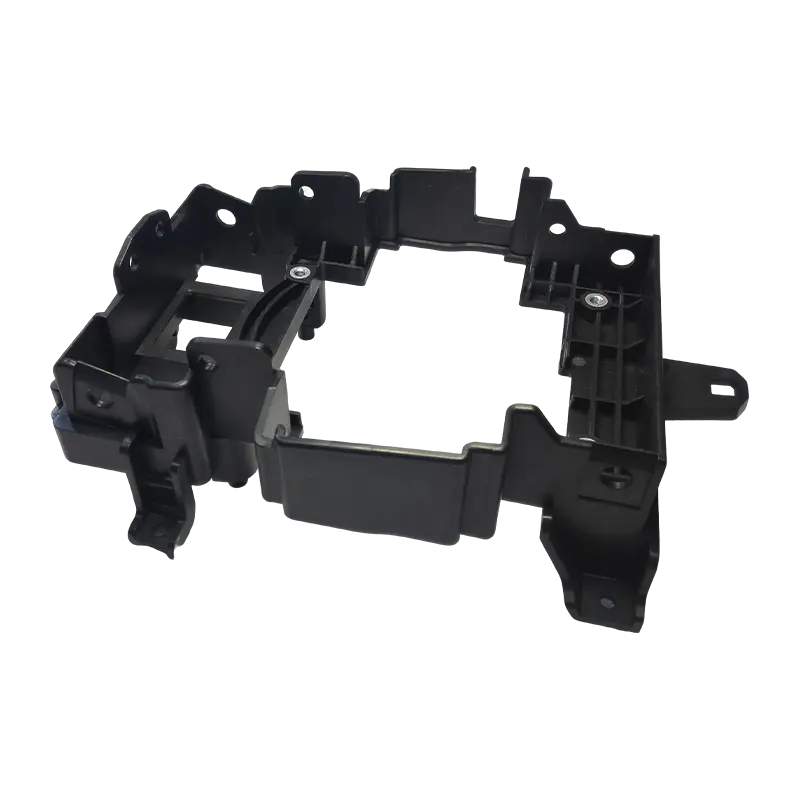

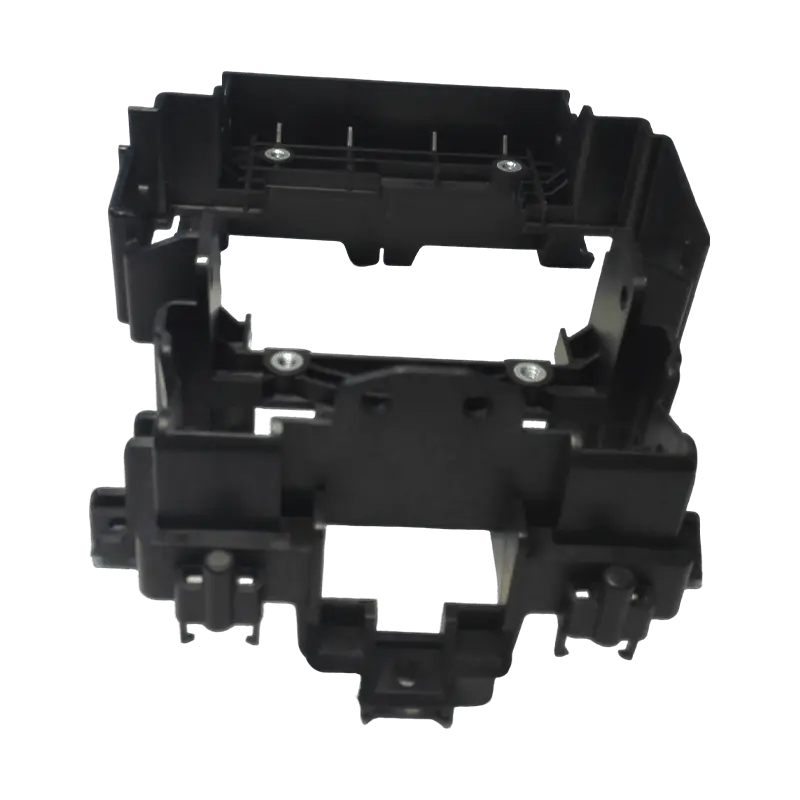

Ovaj proizvod spada u kategoriju kalupa za automobilske funkcionalne strukturne dijelove, posebno dizajniranih za oblikovanje mehanizama mjenjača i okolnih unutarnjih komponenti nosača. Budući da ovi nosači moraju podnijeti mehaničko naprezanje od operacija mijenjanja brzina i izdržati opterećenje kabelskih snopova i ploča, dizajn kalupa usmjeren je na osiguravanje točnosti dimenzija i strukturne čvrstoće oblikovanih dijelova. Struktura kalupa često uključuje višesmjerno izvlačenje jezgre i tehnologije oblikovanja umetaka kako bi se prilagodile složenim geometrijskim značajkama i rupama za montiranje nosača. Komponente za kalupljenje izrađene su od čelika za kalupe visoke čvrstoće, obrađene putem precizne CNC obrade i toplinske obrade, osiguravajući stabilnost dimenzija šupljine tijekom dugotrajne proizvodnje ubrizgavanjem pod visokim pritiskom i sprječavajući deformaciju proizvoda. Dizajn kalupa prilagođen je na temelju 3D modela koje dostavljaju kupci, u skladu s međunarodnim standardima kalupa za injekcijsko prešanje, i proizvodi plastične dijelove sa dobrim mehaničkim svojstvima prikladnim za naknadne procese toplinskog zakivanja ili sklapanja vijcima.
Dom · Proizvod · Kalup za brizganje plastičnih dijelova unutrašnjosti automobila · Kalup za ubrizgavanje nosača mjenjača
Veleprodaja Kalup za ubrizgavanje nosača mjenjača
- Osiguranje strukturalnog integriteta: Optimiziranje sustava zatvarača kalupa i krugova hlađenja na temelju karakteristika nosivosti nosača za učinkovito smanjenje zaostalog naprezanja u kalupljenom dijelu, sprječavanje savijanja nakon kalupljenja i osigurava strukturnu stabilnost nakon sastavljanja.
- Kontrola preciznosti uklapanja: Korištenje EDM-a sa sporom žicom i procesa preciznog brušenja za kritična područja kalupa za strogu kontrolu tolerancija dimenzija montažnih rupa, uskočnih spojeva i stupova za pozicioniranje, osiguravajući precizno uklapanje između nosača i mehanizma za pomicanje ili ukrasnih ploča.
- Standardizirane izvozne specifikacije: Dizajn i proizvodnja kalupa slijede međunarodne standarde kao što su DIN i HASCO. Ključne komponente koriste standardne dijelove, olakšavajući jednostavno održavanje i zamjenu rezervnih dijelova za inozemne klijente, smanjujući troškove održavanja tijekom životnog ciklusa.
- Mogućnost isporuke na razini komponente: Pružanje usluga proizvodnje injektiranja i naknadne obrade, podrška ugrađivanju metalnih umetaka na vruće taljenje, zavarivanje plastike i konačno sastavljanje, zadovoljavanje potreba kupaca za nabavom na jednom mjestu.
- Oblikovanje složene geometrije: Kalup je sposoban obraditi složene strukture kao što su udubljenja i gusto raspoređena rebra za pojačanje. Mehanizam za vađenje kalupa je pouzdano dizajniran kako bi osigurao glatko oblikovanje bez oštećenja izgleda proizvoda.
- Materijal Property Adaptation: Prikladno za inženjersku plastiku kao što je PA66 ojačan staklenim vlaknima, POM i PC/ABS. Oblikovani dijelovi posjeduju otpornost na habanje, otpornost na zamor i otpornost na visoke temperature, prikladni za okruženje u automobilskoj kabini.
- Specifikacije površinske obrade: Površina proizvoda može se tretirati kao sjajna ili teksturirana u skladu sa zahtjevima, zadovoljavajući estetske standarde interijera, a istovremeno osiguravajući dosljednost boje i teksture s ostalim komponentama interijera.
- Stabilnost masovne proizvodnje: Kalup nudi stabilan proizvodni ciklus sa širokim prozorom obrade, pogodan za kontinuiranu proizvodnju velikih količina. Vremena ciklusa ubrizgavanja i stope prinosa potvrđeni su testiranjem.
- Mehanizam mjenjača: Koristi se za izradu osnovnih nosača ručke ručnog/automatskog mjenjača i nosača vodilice ručice mjenjača.
- Sustav stupa upravljača: Primjenjivo na kalupe za nosače plašta stupa upravljača i nosače za montažu kombiniranih prekidača.
- Sklop središnje konzole: Koristi se za brizganje unutarnjih kostura središnje konzole i nosača za pričvršćivanje funkcionalnih dijelova.
- Opskrba automobilskim dijelovima: Pružanje OEM standardnih kalupa i komponenti za ubrizgavanje za proizvođače vozila i dobavljače prve razine.
Iskrivljenje je uglavnom uzrokovano neravnomjernim hlađenjem ili naprezanjem molekularne orijentacije. Tijekom faze projektiranja kalupa koristimo softver za analizu toka kalupa za simulaciju procesa pakiranja i hlađenja, diferencirano projektirajući rashladne krugove. Primjenjujemo posebne mjere hlađenja na spoju debelih i tankih stijenki i uključujemo dizajn kompenzacije deformacije (strojna obrada protiv deformacije) za učinkovitu kontrolu ravnosti i ravnosti nakon oblikovanja.
Kalup koristi precizne mehanizme za pozicioniranje umetka i zadržava razumne dimenzije (obuhvatne dimenzije) u dizajnu. U procesu ubrizgavanja optimiziramo tlak i brzinu ubrizgavanja kako bismo spriječili da talina udari i pomakne umetke. Osim toga, metalni umetci su prethodno zagrijani kako bi se poboljšalo spajanje s plastičnom podlogom, osiguravajući da su umetci sigurni i pouzdani.
S više od 15 godina iskustva u izvozu kalupa, naši nacrti dizajna i sastavnice proizvoda u potpunosti su standardizirani. Vrste čelika za kalupe, pokazatelji tvrdoće toplinske obrade i specifikacije dodatne opreme u skladu su s DIN standardima. Također pružamo detaljne priručnike za održavanje kalupa i popise rezervnih dijelova, osiguravajući kupcima da mogu izvesti standardizirane operacije održavanja na lokalnoj razini.
| Dimenzije proizvoda | 170*250*98 |
| Materijal proizvoda | PA6 GF30 |
| Cijena proizvoda | 1,2 USD |
| Vrijeme isporuke proizvoda | 30 dana |
| Cijena kalupa | 20 000 američkih dolara |
| Vrijeme izrade kalupa | 45 dana |
| Uvjeti dostave | FOB Shang Hai |
| Uvjeti plaćanja | T/T |
| Materijal kalupa | 1.2344 |
| Metode ispitivanja | CMM |
| Životni vijek plijesni | 500 tisuća |
| Jamstveni rok | 12 mjeseci |
