Kako konformno hlađenje može poboljšati vrijeme ciklusa i smanjiti savijanje na kalupima za brizganje kućanskih aparata tankih stijenki?

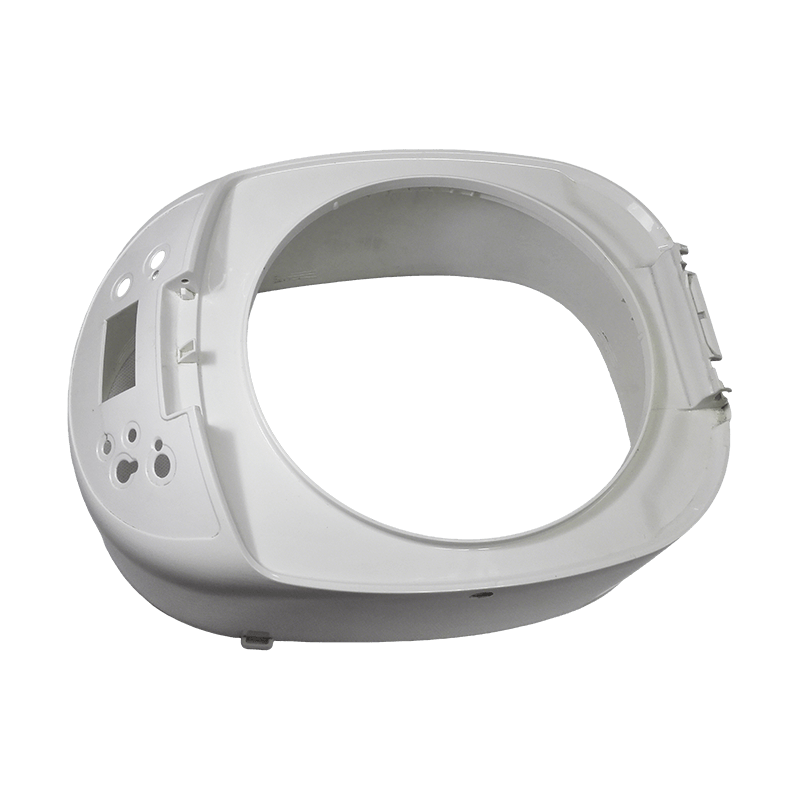

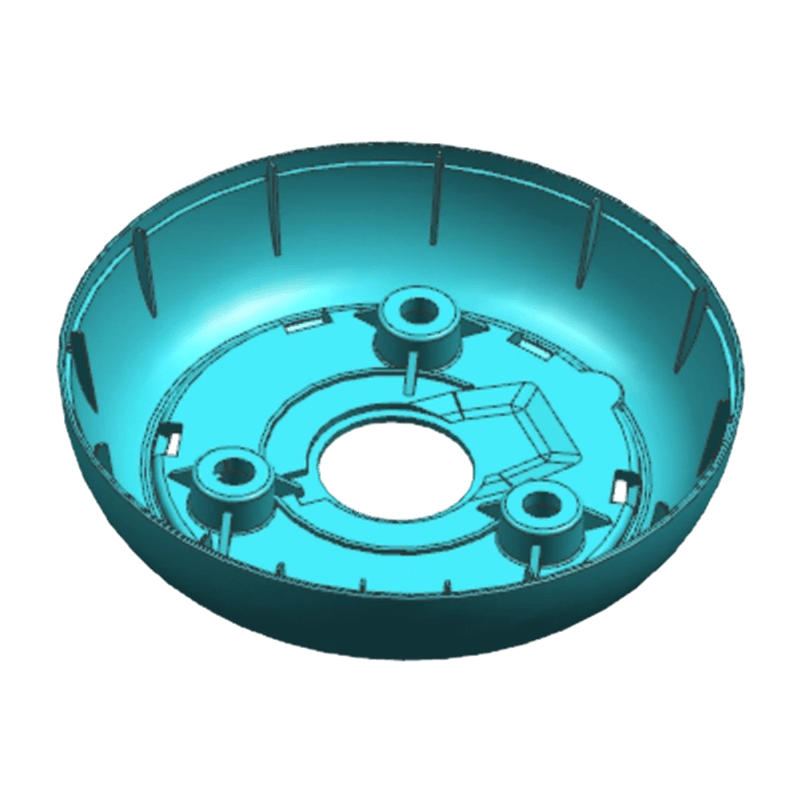

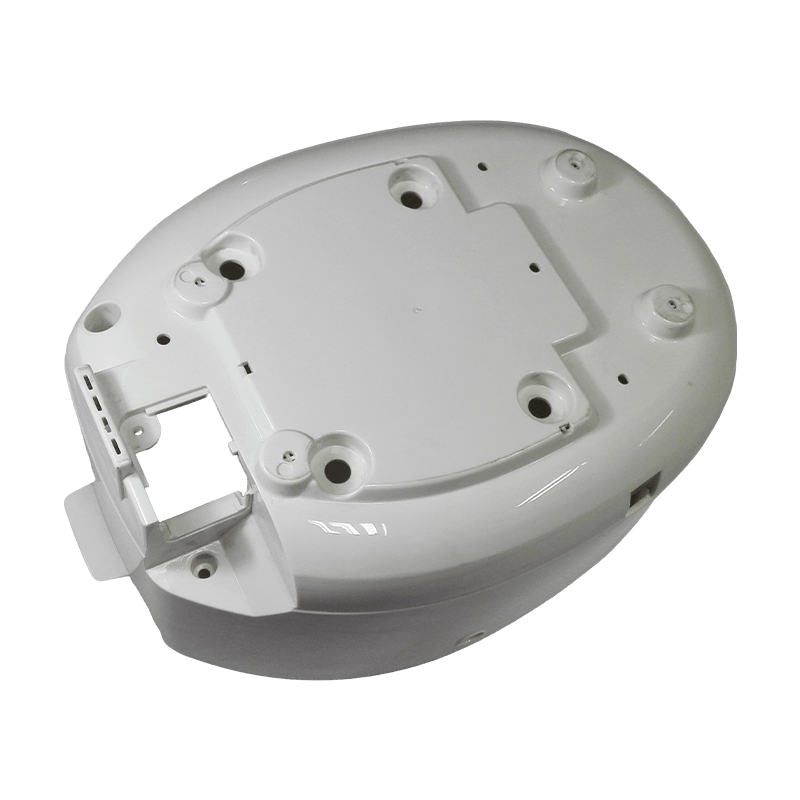

Dijelovi kućanskih aparata s tankim stijenkama (npr. vrčevi blendera, školjke friteze, tijela usisavača) obično imaju debljinu stijenki od 1,5–2,5 mm . Konvencionalni ravno izbušeni rashladni kanali često ostavljaju vruće točke, što dovodi do duga vremena ciklusa (neravnomjerno hlađenje zahtijeva duže držanje) i iskrivljenost (diferencijalno skupljanje). Konformno hlađenje koristi 3D ispisane ili strojno obrađene kanale za hlađenje koji slijede konturu dijela, osiguravajući jednoliku ekstrakciju topline. Ova tehnologija dramatično poboljšava i produktivnost i kvalitetu dimenzija.
1. Kako konformno hlađenje poboljšava vrijeme ciklusa i smanjuje savijanje
| Parametar | Konvencionalno hlađenje (ravni kanali) | Konformno hlađenje (praćenje kontura) | Tipično poboljšanje |
|---|---|---|---|
| Vrijeme hlađenja | 20–40 sekundi (za dijelove s tankim stijenkama) | 12–25 sekundi | Sniženo 30–50% |
| Jednolikost hlađenja | ΔT poprečno: 15–25°C (česte vruće točke) | ΔT preko dijela: 3–8°C | Eliminirana vruća mjesta → manje iskrivljenja |
| Iskrivljenost (tipično maksimalno odstupanje) | 0,8–1,5 mm na 200 mm duljine | 0,2–0,5 mm na 200 mm duljine | Iskrivljenost smanjena za 60–75% |
| Ukupno vrijeme ciklusa | 45–70 sekundi (punjenje hladno otvoreno) | 30–45 sekundi | 30–40% brža proizvodnja |
| Stopa odbijanja (povezano s iskrivljenjem) | 5–10% (tipično) | 1–3% | Veći prinos, niži trošak |
2. Parametri konformnog dizajna hlađenja za kalupe za kućanske aparate s tankim stijenkama
| Značajka dizajna | Preporučena vrijednost/metoda | Utjecaj na kvalitetu dijela | Implementacija u Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Promjer kanala | 6–10 mm (ovisno o zakrivljenosti dijela) | Uravnotežuje brzinu protoka i pad tlaka. | Optimizirano putem CFD simulacije prije proizvodnje. |
| Udaljenost od površine šupljine | 1,5–2,5 x promjer kanala (npr. 12–20 mm) | Učinkovit prijenos topline bez slabljenja kalupnog čelika. | Stiardno pravilo dizajna za sve kalupe za kućanske aparate. |
| Brzina protoka rashladnog sredstva | Turbulentni protok (Reynolds >10 000) – obično 8–15 L/min po krugu. | Maksimalno povećava koeficijent prijenosa topline (5000–15000 W/m²·K). | Praćeno mjeračima protoka na japanskim/njemačkim strojevima za brizganje. |
| Temperaturna razlika rashladnog sredstva (ulaz i izlaz) | ≤2–3°C (konformno) u odnosu na ≤5–8°C (konvencionalno). | Ravnomjerno hlađenje = ravnomjerno skupljanje = manje krivljenja. | Potvrđeno termalnim snimanjem tijekom probnih snimaka. |
3. Metode proizvodnje za konformne rashladne kanale u Fanze T&M (Jiashan) Co., Ltd.
- 3D ispisano (DMLS) : Za vrlo složene krivulje (npr. vrč miješalice sa spiralnim kanalima). Koristi umetke od 17-4 PH ili Maraging čelika.
- CNC strojno obrađeni konformni kanali : Za umjerenu zakrivljenost tvrtka koristi 5-osna CNC obrada za stvaranje zakrivljenih kanala u kalupnim pločama, zatim ih brtvi zavarenim čepovima.
- Konstrukcija lemljenih ili naslaganih ploča : Za velike ravne dijelove tankih stijenki (npr. školjke friteze), kanali se glodaju u dvije ploče, a zatim leme zajedno.
- Hibridno hlađenje : Konformni kanali u zonama visoke topline (blizu vrata, rebara, izbočina) konvencionalni ravni kanali drugdje – isplativ pristup za mnoge kalupe za kućanske aparate.
4. Primjer iz stvarnog svijeta: vanjski omotač friteze (PP 20% talk)
- Debljina stijenke : 2,0 mm (nominalno).
- Konvencionalni ciklus hlađenja : 52 sekunde → iskrivljenost: 1,2 mm preko 300 mm duljine → stopa odbijanja: 7%.
- Konformno hlađenje (CNC 5‑axis machined channels) : Vrijeme ciklusa smanjeno na 34 sekunde (-35%); iskrivljenost smanjena na 0,4 mm (-67%); stopa odbijanja pala je na 2% .
- Povrat ulaganja : Cijena kalupa 20%, ali godišnje uštede u proizvodnji >40% zbog bržih ciklusa i manjeg otpada.
5. Tri često postavljana pitanja (uključujući predstavljanje tvrtke)
FAQ 1: Je li konformno hlađenje prikladno samo za vrlo skupe kalupe? Može li to biti opravdano za dijelove kućanskih aparata srednje količine?
A: Konformno hlađenje nije ograničeno na proizvodnju velikih količina. Za srednje količine (50 000–200 000 dijelova godišnje), smanjenje vremena ciklusa (30-50%) and niža stopa odbijanja često opravdavaju dodatne troškove kalupa. Fanze T&M (Jiashan) Co., Ltd. nudi a višeslojni pristup : potpuno konformno hlađenje za dijelove velikog volumena i hibridno hlađenje (konformno samo u vrućim zonama) za srednje volumene. Za kupce koji traže dijelovi za ubrizgavanje kućanskih aparata uz stroge tolerancije dimenzija, tvrtka pruža analizu troškova i koristi prije nego što preporuči konformno hlađenje. Tvrtka je to uspješno primijenila na kalupe za friteze, sokovnike i usisavače za japanski Tiger Electric i domaće marke.
FAQ 2: Koji izazovi održavanja dolaze s konformnim rashladnim kanalima, posebno s 3D ispisanim umetcima?
A: Konformne kanale, posebno one ispisane 3D, može biti teško očistiti ako se rashladna tekućina nasloži kamenac ili hrđa. Fanze T&M (Jiashan) Co., Ltd. rješava ovo na sljedeći način:
- Korištenje zatvorena deionizirana voda inhibitor korozije (bez nitrita).
- Projektiranje uklonjivi blokovi za umetanje za zone visokog trošenja, tako da se može pristupiti konformnim kanalima ili ih zamijeniti.
- Izvođenje ultrazvučno čišćenje ili kemijsko ispiranje svakih 200 000 ciklusa.
- Određivanje nehrđajući čelik (npr. 17-4 PH) za DMLS umetke za sprječavanje unutarnje hrđe.
Uz pravilno održavanje, konformni rashladni umetci izdržali su preko 1 milijun ciklusa na strojevima za brizganje tvrtke u Njemačkoj.
FAQ 3: Koje konkretno iskustvo Fanze T&M (Jiashan) Co., Ltd. ima u kalupima za kućanske aparate tankih stijenki s konformnim hlađenjem?
A: Tvrtka Fanze T&M (Jiashan) Co., Ltd. osnovana je 2005. godine i specijalizirana je za precizne kalupe za brizganje i dijelove za brizganje. Tvrtka se 2016. preselila u Guigu Park, okrug Jiashan, s 14.000 m² korisne površine tvornice i oko 100 zaposlenika. Posjeduje uvezene CNC, EDM, sporokretne strojeve za rezanje žice i opremu za injekcijsko prešanje visokih performansi iz Japana i Njemačke. Tvrtka ima IATF16949 certifikat i uspostavila je dobre odnose suradnje s njom Britanski Land Rover Motors, Triumph Motorcycles, ABB stanice za punjenje i japanski Tiger Electric .
Specifično iskustvo konformnog hlađenja kućanskih uređaja uključuje:
- Vrč blendera velike brzine (PC, stijenka 1,8 mm) : 3D-ispisani konformni kanali smanjili su vrijeme hlađenja sa 45 s na 24 s (-47%) i eliminirali savijanje na donjoj brtvenoj površini. Godišnja proizvodnja: 300.000 jedinica.
- Vanjski omotač friteze (PP T20, stijenka 2,0 mm) : 5-osni obrađeni konformni kanali u jezgri i šupljini. Vrijeme ciklusa: 52s → 34s; ravnost je poboljšana s 1,2 mm na 0,4 mm preko dijagonale od 350 mm.
- Gornji poklopac robotskog usisavača (ABS, stijenka od 2,2 mm sa zakrivljenom kupolom) : Hibridno hlađenje (konformno u kupoli ravno na drugom mjestu) smanjilo je tragove udubljenja oko prozora senzora za 80% i skratilo vrijeme ciklusa s 38 s na 28 s.
Tvrtka se pridržava politike kvalitete "preciznost, visoka učinkovitost, kvaliteta lijevanja" i dobio je visoke pohvale kupaca širom svijeta.
