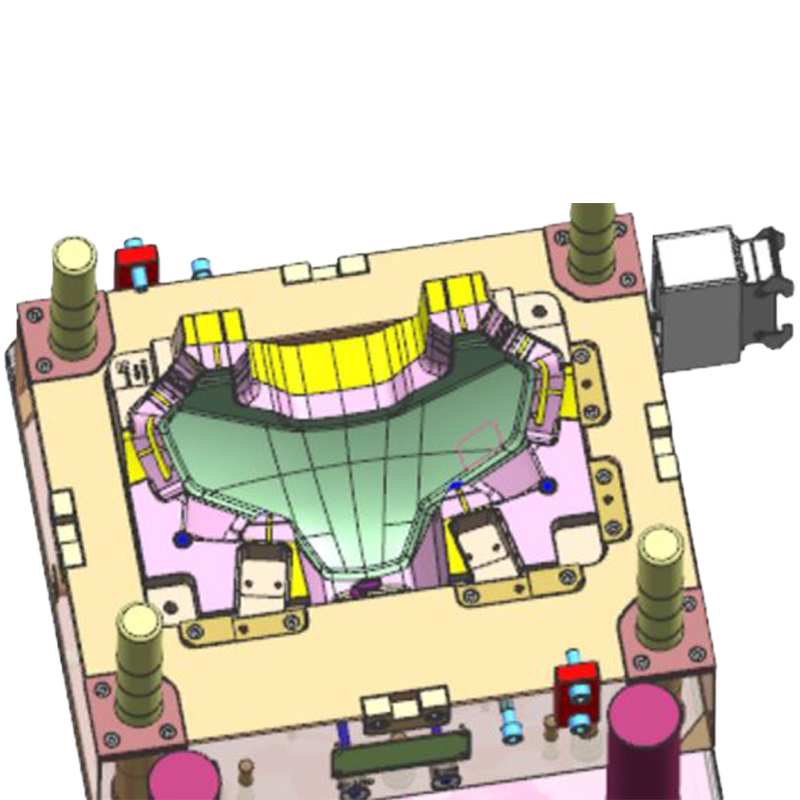

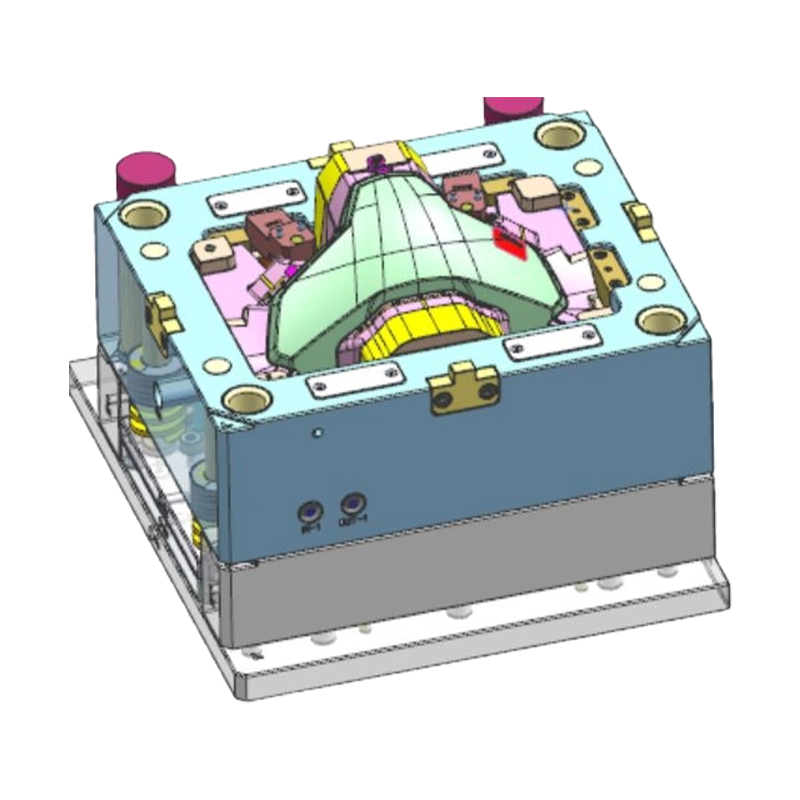

Kalup za ubrizgavanje leća prednjih svjetala motocikla

Osnovne prednosti

• Prozirnost optičke razine: Šupljina kalupa podvrgava se brzom poliranju visokog sjaja, čime se postiže površinska hrapavost Ra manja od 0,012 μm, čime se osigurava da je PC materijal oblikovan bez tragova tečenja ili zamućenja, zadovoljavajući standarde optičke propusnosti.
• Precizna optička replikacija površine: Na temelju optičkih digitalnih modela koje dostavljaju korisnici, visokoprecizna CNC obrada i EDM tehnologija koriste se za točnu replikaciju Fresnelovog uzorka ili teksture distribucije svjetla na površini leće.
• Tehnologija interne kontrole stresa: Optimizira lokaciju zasuna i brzinu punjenja kroz analizu protoka kalupa, u kombinaciji sa sekvencijalnim upravljanjem zasunkom ventila, kako bi se minimalizirao unutarnji stres i spriječilo izbjeljivanje ili pucanje uslijed naprezanja.
• Dizajn toplinske ravnoteže kalupa: Dizajniran za visokotemperaturne karakteristike kalupljenja PC materijala, učinkovit krug grijanja/hlađenja osigurava jednoliku temperaturu kalupa i smanjuje neravnomjerno skupljanje i dvolomnost uzrokovanu temperaturnim promjenama.

Značajke proizvoda

• Zrcalno polirane šupljine: Šupljine i jezgre izrađene su od visokokvalitetnog kalupnog čelika (npr. S136 ili 2403), koji se podvrgavaju vakuumskoj toplinskoj obradi i kriogenoj obradi, nakon čega slijedi zrcalno poliranje kako bi se osigurala prozirna i besprijekorna površina dijela.
• Precizni optički umetci: Područje raspodjele svjetla koristi zamjenjivu strukturu optičkog umetka za jednostavno optičko podešavanje i održavanje. Točnost obrade umetka kontrolira se unutar ±0,005 mm.
• Hot Runner sustav: Opremljen ventilskim sustavom vrućeg ventila, koji omogućuje sekvencijalno upravljanje ventilom, eliminirajući linije zavara i osiguravajući besprijekornu optičku površinu.
• Dizajn ventilacijskog sustava: Precizni ventilacijski kanali ugrađeni su na rubove optičke površine iu konačno područje punjenja kako bi se spriječilo zamagljivanje ili kratki pucnji uzrokovani stagnacijom plina.
• Zaštita sustava za izbacivanje: Velika ploča za izbacivanje i dizajn izbacivanja u više točaka, u kombinaciji s kontrolom brzine izbacivanja, sprječavaju tragove izbacivanja ili ogrebotine tijekom izbacivanja prozirnih dijelova.

Prijave

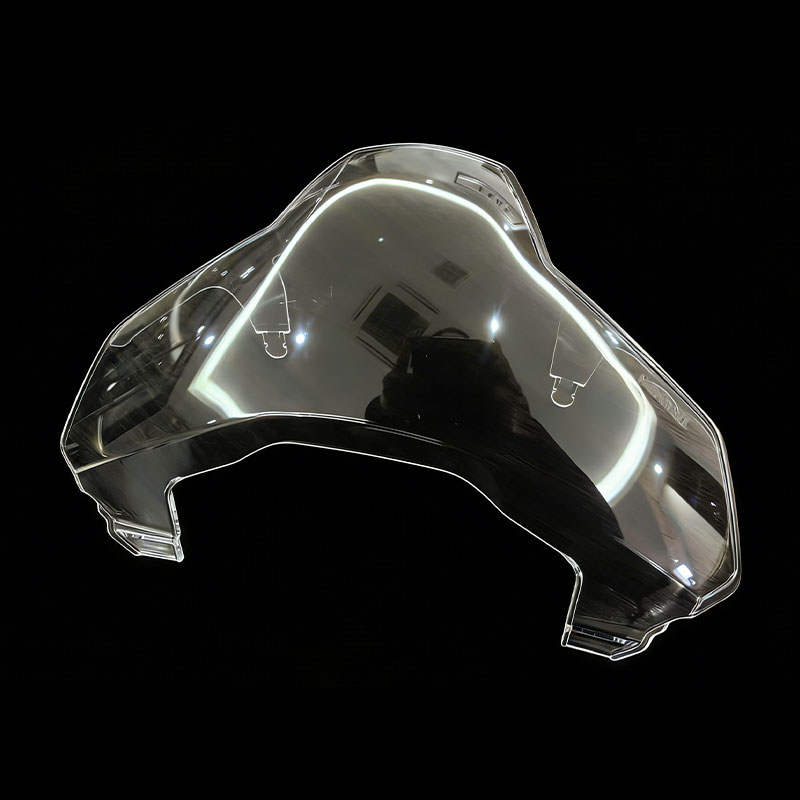

Ovaj se kalup primarno koristi u sustavima osvjetljenja motocikala za proizvodnju prozirnih leća prednjih svjetala za razne motocikle na benzinski i električni pogon. Prikladan za ulične bicikle, sportske motocikle, kruzere, avanturističke bicikle i skutere, opskrbljuje proizvođače originalne opreme za motocikle i dobavljače sustava rasvjete Tier 1.

Uobičajeni problemi i rješenja

• Problem: Na površini leće pojavljuju se mrlje ili valovi.
• rješenja: Povećajte temperaturu kalupa i taline; optimizirati položaj i veličinu vrata; prilagoditi brzinu ubrizgavanja pomoću višesegmentnog profila ubrizgavanja.
• Problem: Unutar leće pojavljuju se mjehurići ili crne mrlje.
• rješenja: Provjerite suhoću materijala (PC materijal mora biti osušen do sadržaja vlage ispod 0,02%); ukloniti nakupljanje materijala u bačvi i sustavu vrućeg kanala; povećati povratni pritisak.
• Problem: Tijekom izbacivanja na površini leće pojavljuju se ogrebotine ili tragovi igle za izbacivanje.
• rješenje: Optimizirajte kut propuha i položaj igle za izbacivanje; povećati područje izbacivanja ili koristiti ploču za izbacivanje; raspršite sredstvo za odvajanje na površinu kaviteta (provjerite njegov utjecaj na propusnost svjetla).
• Problem: U optičkom području dolazi do dvoloma naprezanja.
• rješenje: Optimizirajte krivulje pritiska punjenja i držanja kroz analizu toka kalupa; smanjiti silu stezanja i pritisak držanja; optimizirajte dizajn rashladnog sustava kako biste postigli ravnomjerno hlađenje.

Važna razmatranja:

• Prije dizajna kalupa, osigurajte potpune 3D optičke podatke za leću automobilskih prednjih svjetala, jasno definirajući optičku površinu, zahtjeve za distribuciju svjetla i standarde izgleda.
• Točno odredite kvalitetu PC materijala i aditive (npr. UV stabilizatore) za postavljanje skupljanja i određivanje parametara procesa.
• Tijekom skladištenja i transporta kalupa, površina šupljine treba biti zaštićena od hrđe i prekrivena zaštitnim filmom; izbjegavajte kontakt s optičkom površinom.
• Redovito provjeravajte točnost kontrole temperature sustava vrućeg toka i slijed zasuna ventila kako biste osigurali stabilnost optičkog površinskog kalupa.
• Proizvodnja prozirnih dijelova mora se obavljati u čistom okruženju (preporučuje se čista soba klase 10.000 ili više) kako bi se spriječilo da kontaminacija prašinom uzrokuje oštećenja izgleda.

Q: 10. Ako želim razviti proizvod koji sadrži dijelove lijevane injekcijom, kakvu pomoć možete pružiti?

Možemo pružiti punu podršku u rasponu od pregleda razvoja proizvoda i konstrukcijskog dizajna, do proizvodnje kalupa, volumenskog injekcijskog prešanja, ispisa i montaže. Možemo surađivati ​​s kupcima u ranim fazama razvoja proizvoda kako bismo optimizirali dizajn za smanjenje troškova i poboljšanu proizvodnost.

Q: 9. Koja je politika kvalitete tvrtke?

Tvrtka se uvijek pridržava politike kvalitete "Preciznost, visoka učinkovitost, kvaliteta kovanja" i predana je pružanju visokokvalitetnih usluga klijentima putem napredne tehnologije i izvrsnog menadžerskog tima.

Q: 8. Koje su vaše konkurentske prednosti u usporedbi s drugim poduzećima za izradu kalupa?

Naše prednosti leže u kombinaciji singapurske tehnologije preciznih kalupa, napredne proizvodne opreme (obimni uvezeni CNC i strojevi za injekcijsko prešanje), sveobuhvatnog proizvodnog procesa na jednom mjestu (od dizajna do montaže) i strogog sustava upravljanja kvalitetom certificiranog od strane IATF 16949.

Q: 7. Tko su vaši glavni kupci i u koje regije se proizvodi izvoze?

Uspostavili smo dobre odnose suradnje s poznatim tvrtkama, uključujući UK Land Rover i Triumph Motorcycles, domaće SAIC, Changan, ABB stanice za punjenje i japansku Tiger Corporation. Naši se proizvodi izvoze u zemlje poput Japana, Europe i Sjedinjenih Država.
