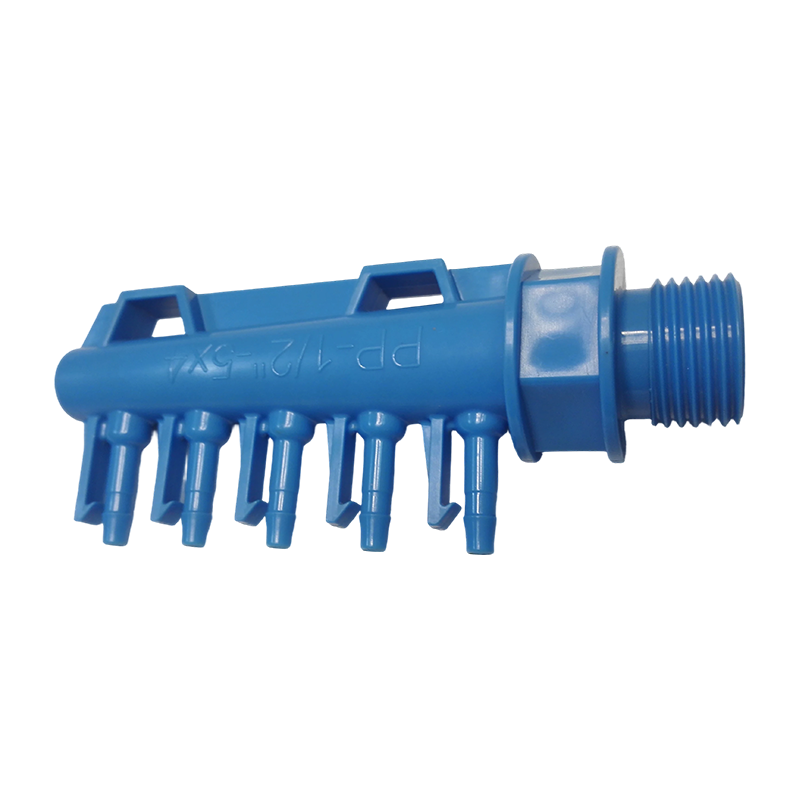

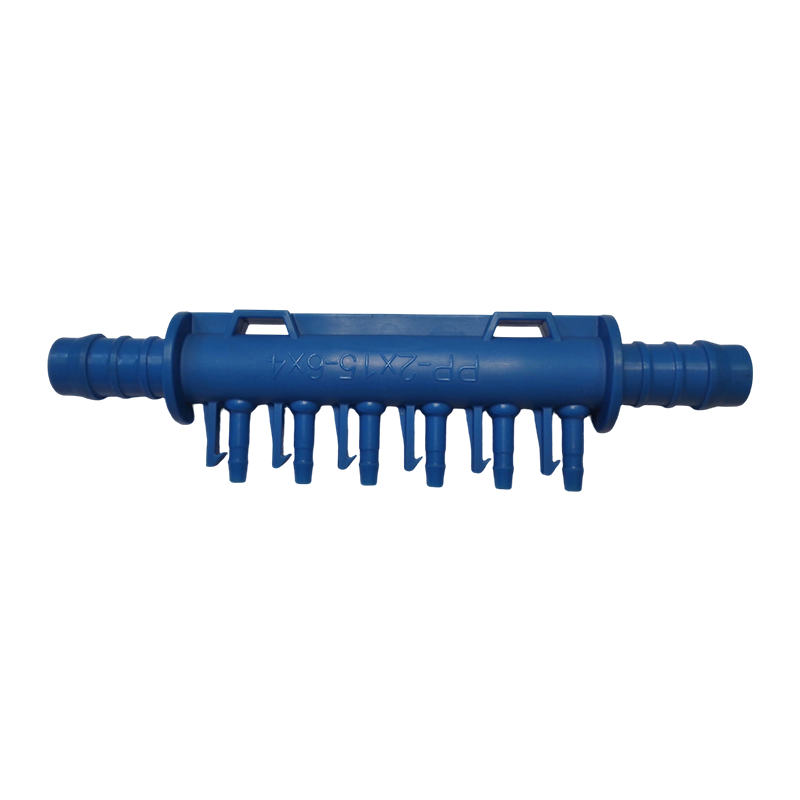

Dijelovi kalupa za ubrizgavanje plastičnih konektora s više cijevi

Osnovne prednosti

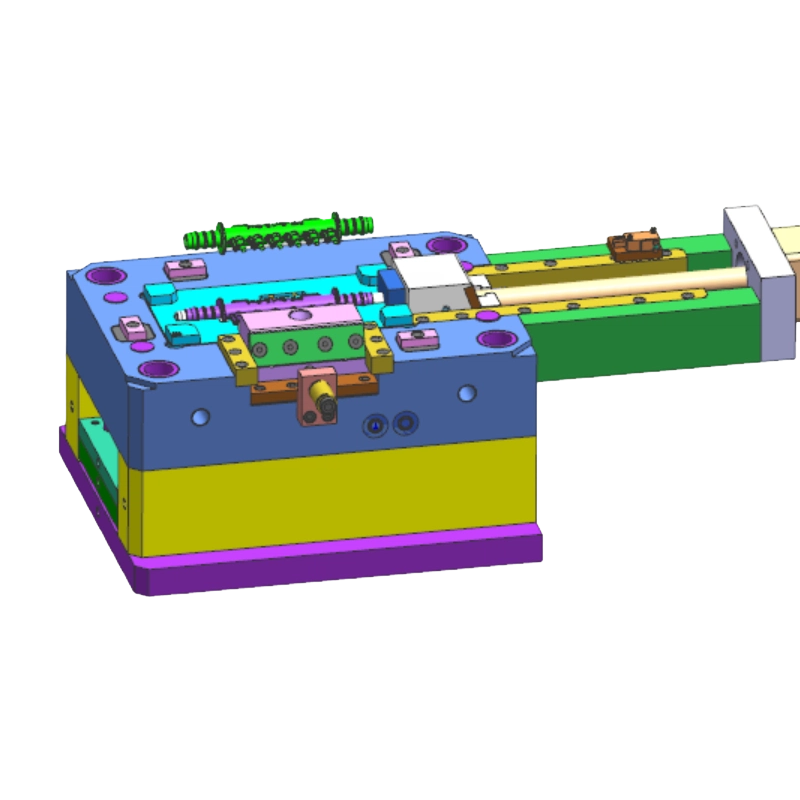

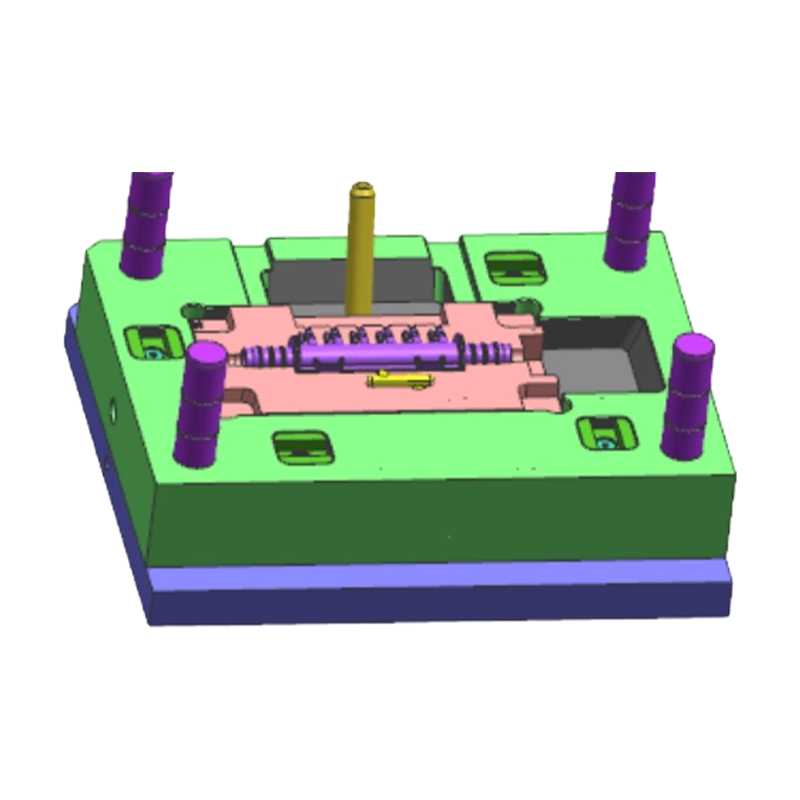

• Složena tehnologija CorePulling: Obraćajući se na višesmjernu strukturu otvora spojnica razdjelnika, kalup koristi povezane klizače ili cilindrično pokretane kutne podizače za postizanje sinkroniziranog višesmjernog vađenja iz kalupa, jamčeći točnost dimenzija navoja i spojnih otvora.
• Optimizacija kanala protoka: Lokacije vrata optimizirane su analizom protoka kalupa kako bi se spriječilo da se linije zavara nalaze na kritičnim točkama naprezanja, povećavajući otpornost na pritisak i udarnu čvrstoću konektora.
• Osiguranje nepropusnosti zraka: Preciznost obrade komponenata kalupljenja doseže mikronsku razinu, osiguravajući da utor za brtvljenje dijela za ubrizgavanje čvrsto pristaje uz Orings. Proizvodi prolaze ispitivanje nepropusnosti, sprječavajući curenje tekućine.
• Izvozna standardna proizvodnja: Iskorištavajući 15 godina iskustva u izvozu, komponente kalupa koriste međunarodne standardne marke kao što su DME i HASCO, nudeći jednostavno održavanje i usklađenost s glavnim svjetskim industrijskim standardima.

Značajke proizvoda

• Otpornost na pritisak i temperaturu: Prilagođeni za inženjerske plastične materijale, dijelovi za ubrizgavanje održavaju strukturnu stabilnost u okruženjima visoke temperature i visokog tlaka bez deformacije ili pucanja.
• Kemijska stabilnost: Materijali su otporni na kiselu, alkalnu i uljnu koroziju, prilagođavajući se složenim industrijskim fluidnim okruženjima.
• Jednostavna instalacija: Dimenzije sučelja u skladu su s ISO ili DIN standardima, podržavajući različite metode spajanja kao što su push-to-connect, navoj ili spajanje, uz snažnu zamjenjivost.
• Kvaliteta oblikovanja: Na površinama proizvoda nema tragova bljeska i potonuća. Ostaci u vodi se precizno kontroliraju, smanjujući korake naknadne obrade.

Scenariji primjene

• Automobilski sustavi tekućina: Koristi se za spajanje s više ulaza u cijevima za rashladnu vodu automobila, vodovima za gorivo i krugovima zraka za kočnice.
• Industrijska pneumatika i hidraulika: Prikladno za spajanje cijevi za zrak i kontrolu distribucije cilindara i solenoidnih ventila u opremi za automatizaciju.
• Oprema za obradu vode: Koristi se za prijelazne čvorove cjevovoda u pročistačima vode, cjevovodnim pumpama i sustavima za navodnjavanje.
• Medicinska oprema: Koristi se za višekanalne spojne komponente u medicinskim infuzijskim linijama i sustavima protoka analitičkih instrumenata.

Često postavljana pitanja i rješenja

P1: Konektor s više priključaka puca ili se deformira pod pritiskom. Što je uzrok?
Rješenje: To je obično uzrokovano nedovoljnom čvrstoćom linije zavara ili neravnomjernim skupljanjem materijala. Tijekom faze projektiranja kalupa, optimiziramo putanju toka taline kroz analizu protoka kalupa kako bismo premjestili linije zavara u područja bez stresa. Istovremeno, optimiziramo sustav hlađenja kako bismo eliminirali unutarnje naprezanje na spoju debelih i tankih stijenki, poboljšavajući ukupnu otpornost proizvoda na pritisak.

P2: Priključak s navojem konektora ima veliki razmak, što dovodi do curenja vode ili zraka nakon instalacije. Kako se to rješava?
Rješenje: Preciznost navoja izravno određuje brtvljenje. Koristimo visokoprecizni EDM za oblikovanje navoja i provodimo stroge dimenzionalne inspekcije i probnu montažu. Za materijale s različitim stupnjevima skupljanja, precizno postavljamo parametre kompenzacije skupljanja kako bismo osigurali da se brizgani navojni vijci čvrsto pričvrste sa standardnim spojnicama za cijevi.

P3: Klizni mehanizam kalupa se istroši tijekom dugotrajne proizvodnje, uzrokujući bljesak na proizvodima. Kako ga treba održavati?
Rješenje: klizači kalupa izrađeni su od čelika otpornog na habanje i površinski kaljeni. Dizajn koristi standardne komponente klizača, a zamjenjivi umeci dizajnirani su za područja sklona habanju. Uz kalup pružamo detaljne priručnike za održavanje i popise rezervnih dijelova. Kupci mogu redovito provjeravati pristajanje između klina za zaključavanje i klizača prema vodiču, prilagođavajući ili mijenjajući dijelove na vrijeme kako bi se produžio vijek trajanja kalupa.

Q: 10. Ako želim razviti proizvod koji sadrži dijelove lijevane injekcijom, kakvu pomoć možete pružiti?

Možemo pružiti punu podršku u rasponu od pregleda razvoja proizvoda i konstrukcijskog dizajna, do proizvodnje kalupa, volumenskog injekcijskog prešanja, ispisa i montaže. Možemo surađivati ​​s kupcima u ranim fazama razvoja proizvoda kako bismo optimizirali dizajn za smanjenje troškova i poboljšanu proizvodnost.

Q: 9. Koja je politika kvalitete tvrtke?

Tvrtka se uvijek pridržava politike kvalitete "Preciznost, visoka učinkovitost, kvaliteta kovanja" i predana je pružanju visokokvalitetnih usluga klijentima putem napredne tehnologije i izvrsnog menadžerskog tima.

Q: 8. Koje su vaše konkurentske prednosti u usporedbi s drugim poduzećima za izradu kalupa?

Naše prednosti leže u kombinaciji singapurske tehnologije preciznih kalupa, napredne proizvodne opreme (obimni uvezeni CNC i strojevi za injekcijsko prešanje), sveobuhvatnog proizvodnog procesa na jednom mjestu (od dizajna do montaže) i strogog sustava upravljanja kvalitetom certificiranog od strane IATF 16949.

Q: 7. Tko su vaši glavni kupci i u koje regije se proizvodi izvoze?

Uspostavili smo dobre odnose suradnje s poznatim tvrtkama, uključujući UK Land Rover i Triumph Motorcycles, domaće SAIC, Changan, ABB stanice za punjenje i japansku Tiger Corporation. Naši se proizvodi izvoze u zemlje poput Japana, Europe i Sjedinjenih Država.
