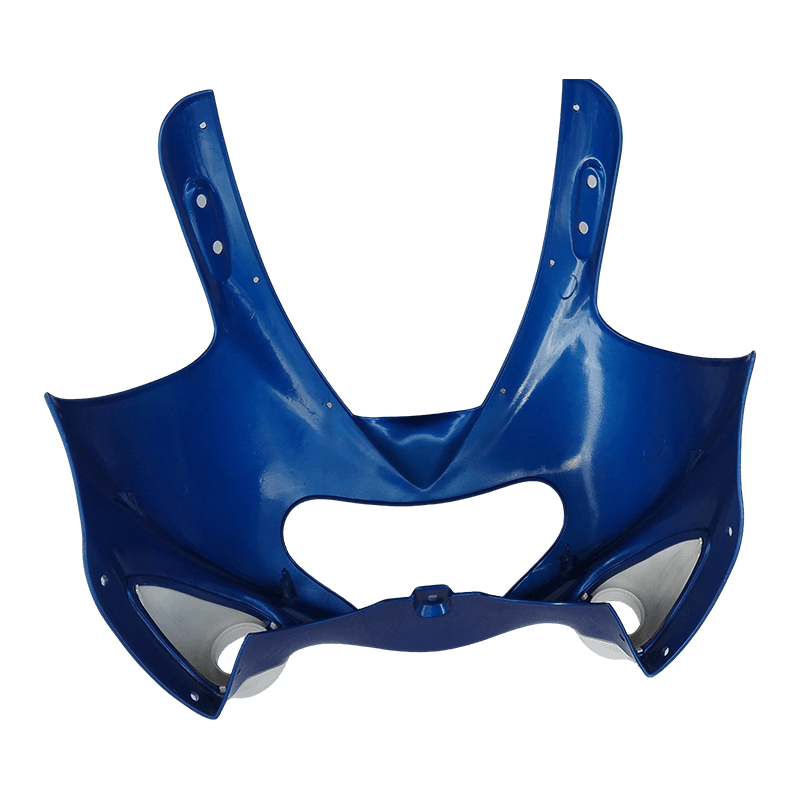

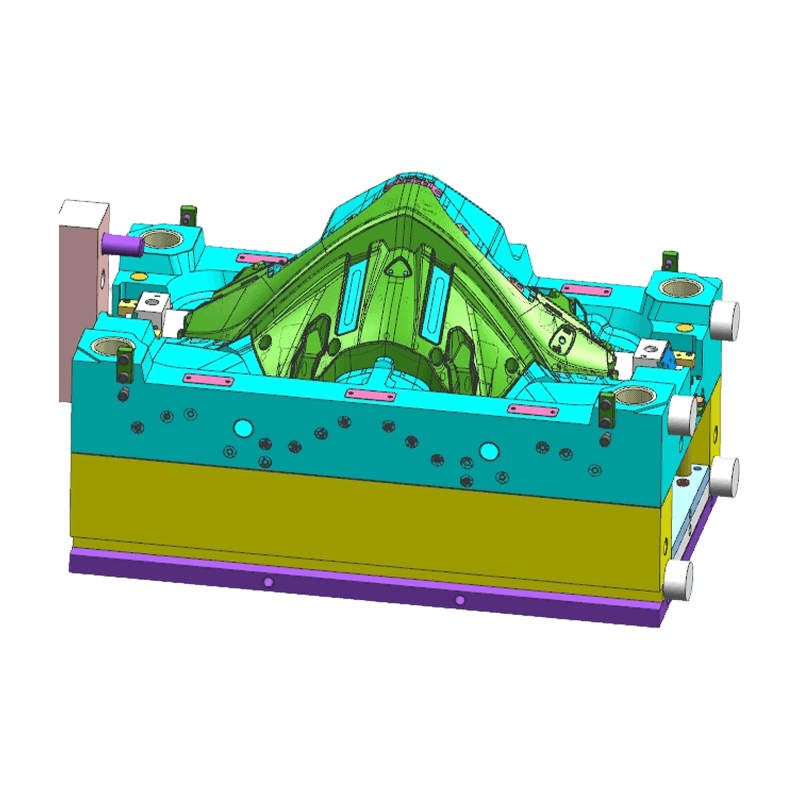

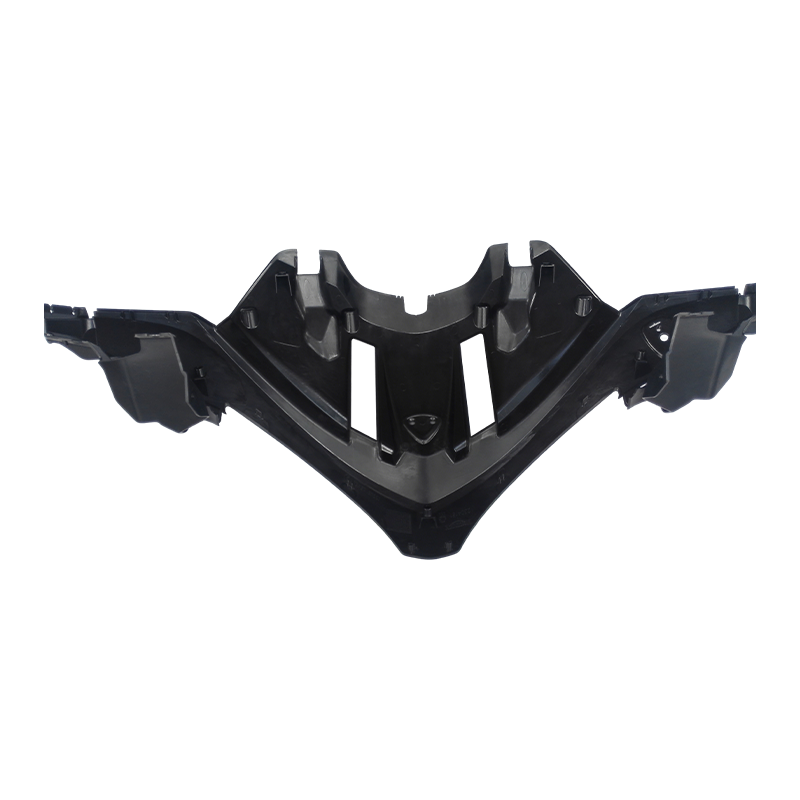

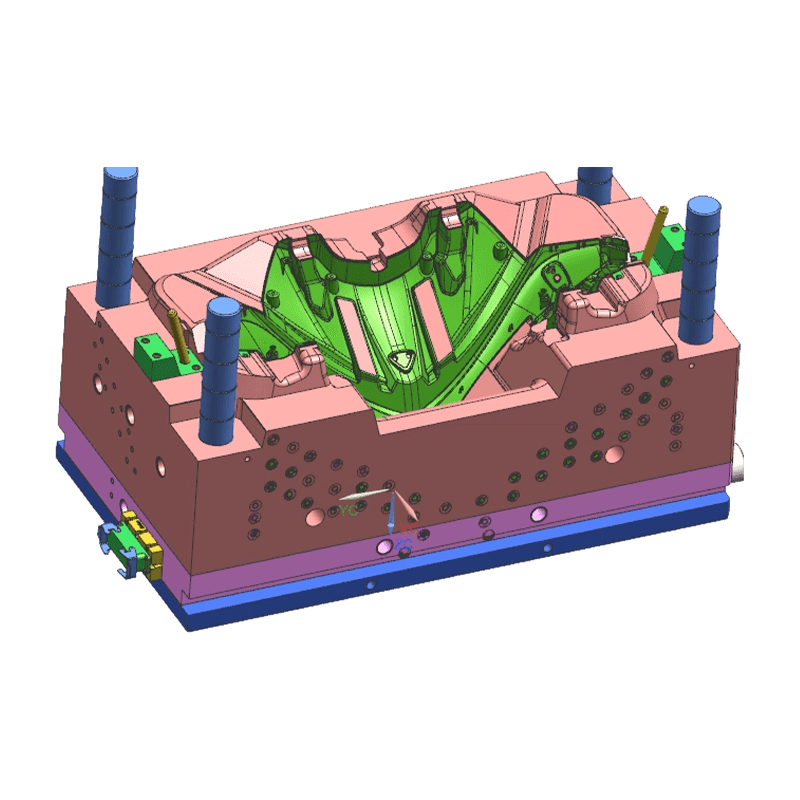

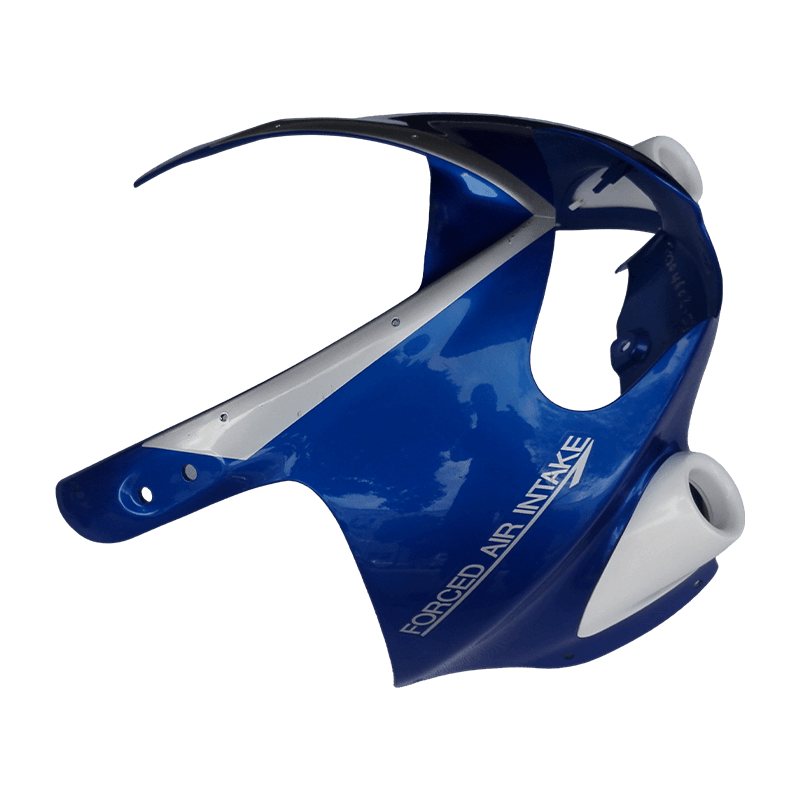

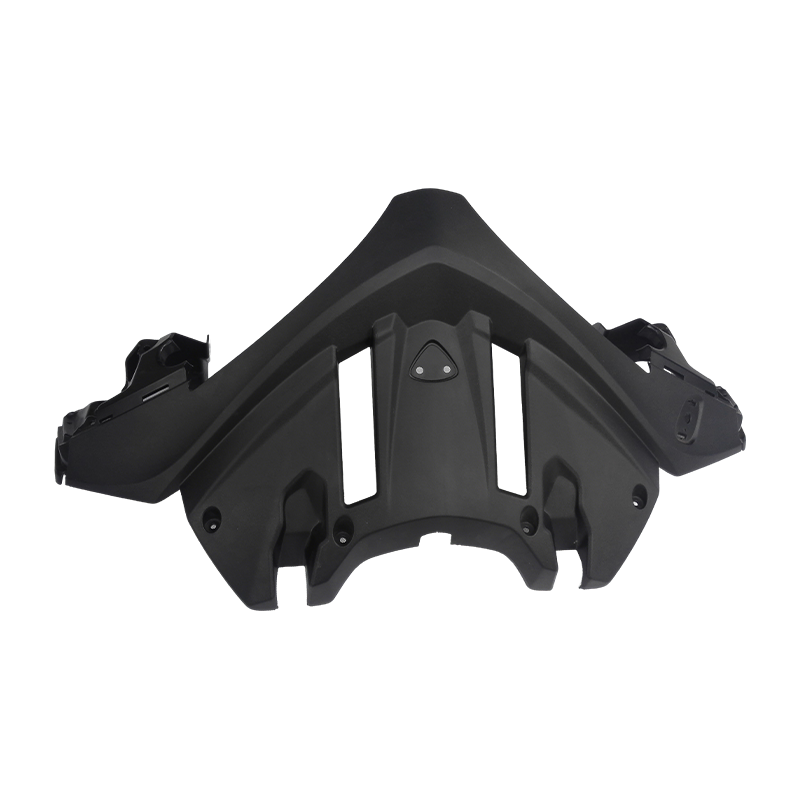

Kalup za ubrizgavanje prednjeg oklopa motocikla

Osnovne prednosti

• Mogućnost oblikovanja velikih složenih površina: Vješt u rukovanju velikim dimenzijama, dubokim šupljinama i zahtjevima za dva/više hitaca. Dizajn precizne linije razdvajanja osigurava glatke, ujednačene vanjske linije.
• Osiguranje kvalitete površine klase A: Šupljine kalupa podvrgavaju se visokom stepenu poliranja ili finom teksturiranju kako bi se postigao zrcalni sjaj ili ujednačena zrnatost, ispunjavajući zahtjeve za izgledom prednjih obloga motocikla.
• ThinWall Structure Control: Raspored vrata i položaji linije zavarivanja optimizirani su putem analize toka kalupa kako bi se postigla lagana konstrukcija tankih stijenki uz zadržavanje krutosti, smanjenje potrošnje materijala i vrijeme ciklusa.
• Dizajn krutosti kalupa: Osnove kalupa visoke čvrstoće i zadebljane ploče koriste se za velike kalupe, u kombinaciji sa sustavima stezanja u više točaka, kako bi se smanjilo savijanje pod visokim tlakom ubrizgavanja, osiguravajući stabilnost dimenzija dijela.

Značajke proizvoda

• Dizajn precizne linije razdvajanja: Točnost pristajanja linije razdvajanja kontrolira se unutar 0,02 mm kako bi se spriječilo bljeskanje tijekom stezanja, osiguravajući glatke, prirodne vanjske linije.
• Dizajn integriranog mehanizma: Kalup integrira klizače, podizače i hidrauličke jedinice za izvlačenje jezgre kako bi se oblikovale složene značajke kao što su bočne rupe za montažu, spojnice i ventilacijske rešetke.
• Sustav kontrole temperature: Učinkoviti konformni rashladni kanali dizajnirani su kako bi osigurali ravnomjerno hlađenje velikih dijelova, smanjujući savijanje i unutarnje naprezanje.
• Optimiziran ventilacijski sustav: Precizni utori za ventilaciju postavljeni su na područjima posljednjeg punjenja i duž linija razdvajanja kako bi se spriječilo gorenje ili kratki udari uzrokovani zarobljavanjem plina.
• Dizajn otpornosti na trošenje i vijek trajanja: Kritični pokretni dijelovi i područja s visokim trošenjem koriste čelik otporan na habanje s nitriranjem ili tretmanima premazivanjem kako bi se osigurala stabilnost tijekom dugotrajne masovne proizvodnje.

Prijave

Ovaj se kalup primarno koristi u proizvodnji motocikala za proizvodnju prednjih obloga za razne motocikle na benzinski i električni pogon. Primjenjiv je za ulične bicikle, sportske motocikle, krstaše i skutere, koji se isporučuju proizvođačima originalne opreme motocikala i dobavljačima prve razine.

Uobičajeni problemi i rješenja

• Problem: Iskrivljenje u velikim dijelovima tankih stijenki.
  rješenje: Optimizirajte lokaciju i količinu vrata putem analize protoka kalupa; dizajn konformnog hlađenja za jednoliku temperaturu; unaprijed postavljena kompenzacija protudeformacije u dizajnu kalupa.
• Problem: Vidljive linije zavara na izgledu površine.
  rješenje: Optimizirajte raspored vrata kako biste premjestili linije zavara u područja koja se ne pojavljuju; povećati temperaturu kalupa ili koristiti sekvencijalno zatvaranje ventila; postavite ventilacijske otvore na mjestima zavarivanja.
• Problem: Tragovi povlačenja ili tragovi igle za izbacivanje na izgledu površine tijekom izbacivanja.
  rješenje: Optimizirajte kutove gaza; polirati ili premazati duboke karijesne površine; optimizirati raspored sustava ejektora i povećati područje izbacivanja.

Važna razmatranja

• Pružite potpune 3D podatke o prednjem oklopu motocikla i zahtjevima za površinu klase A prije dizajna kalupa, jasno definirajući položaj linije razdvajanja i područja izgleda.
• Navedite kvalitetu plastičnog materijala i aditive (npr. UV stabilizatori, sadržaj staklenih vlakana) točno za postavku skupljanja i procjenu odabira čelika.
• Tijekom transporta i skladištenja velikih kalupa, koristite namjenska potporna postolja kako biste spriječili neravnomjernu silu na noge kalupa, što bi moglo uzrokovati deformaciju ploče.
• Redovito provjeravajte sustav kontrole temperature vrućeg kanala i brtvljenje hidrauličkih/pneumatskih jedinica za izvlačenje jezgre kako biste osigurali ispravnu funkcionalnost.
