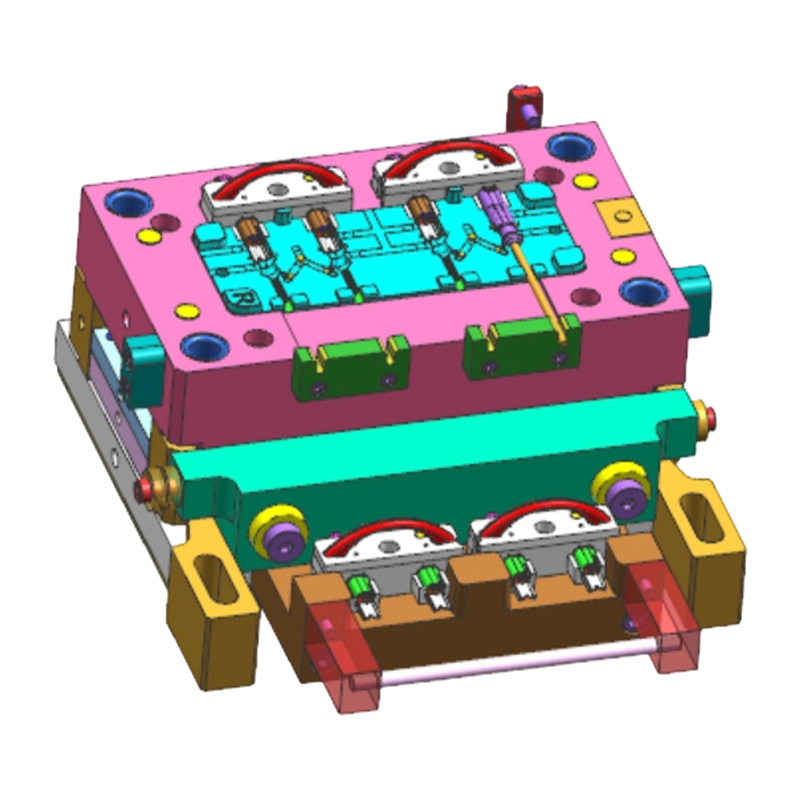

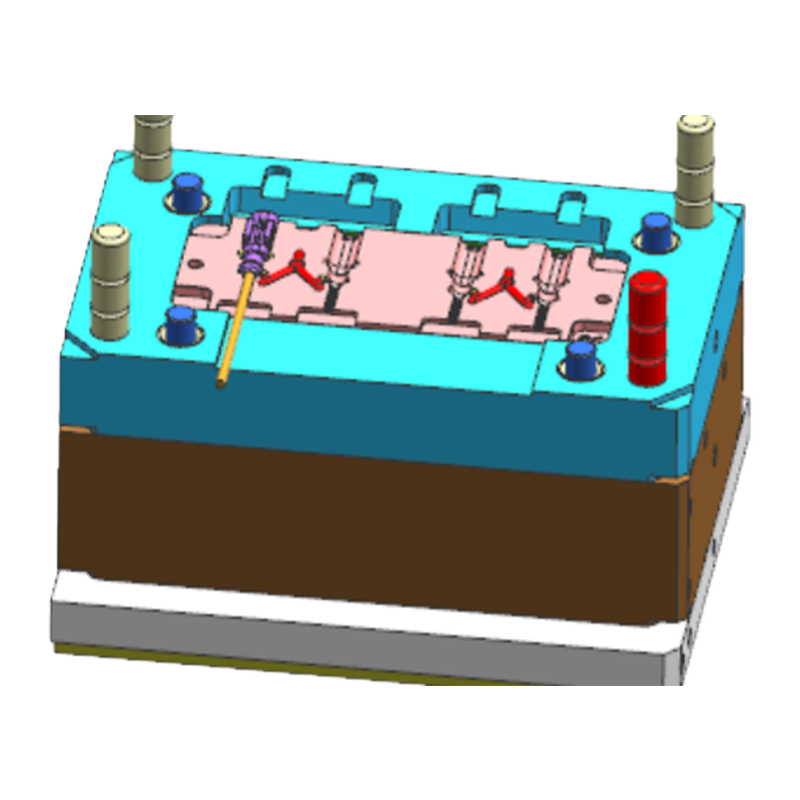

Kalup za ubrizgavanje ožičenja senzora brzine kotača

Osnovne prednosti

• Mogućnost integriranog oblikovanja i sastavljanja: Iskorištavajući više od 15 godina iskustva u plastičnim kalupima, istovremeno razvijamo kalupe za kućište konektora i procese sklapanja, osiguravajući dosljednu točnost dimenzija konektora i snagu zadržavanja terminala.
• Stabilnost prijenosa signala: Dizajniran s upredenim parovima ili zaštitnim strukturama za učinkovito suzbijanje elektromagnetskih smetnji (EMI), osiguravajući integritet signala za signale senzora brzine kotača niske razine.
• Otpornost na teške uvjete okoline: Materijali odabrani za žice i konektore pouzdano rade u širokom temperaturnom rasponu (40°C do 125°C). Dizajn brtve postiže IP67 ili više ocjene zaštite od korozije od vode, ulja i slanog spreja.
• Osiguranje mehaničke čvrstoće: Kućišta konektora izrađena su brizganjem od ojačane inženjerske plastike, s robusnim sekundarnim bravama (TPA) ili integriranim mehanizmima za zaključavanje kako bi se spriječilo izvlačenje terminala zbog vibracija vozila.

Značajke proizvoda

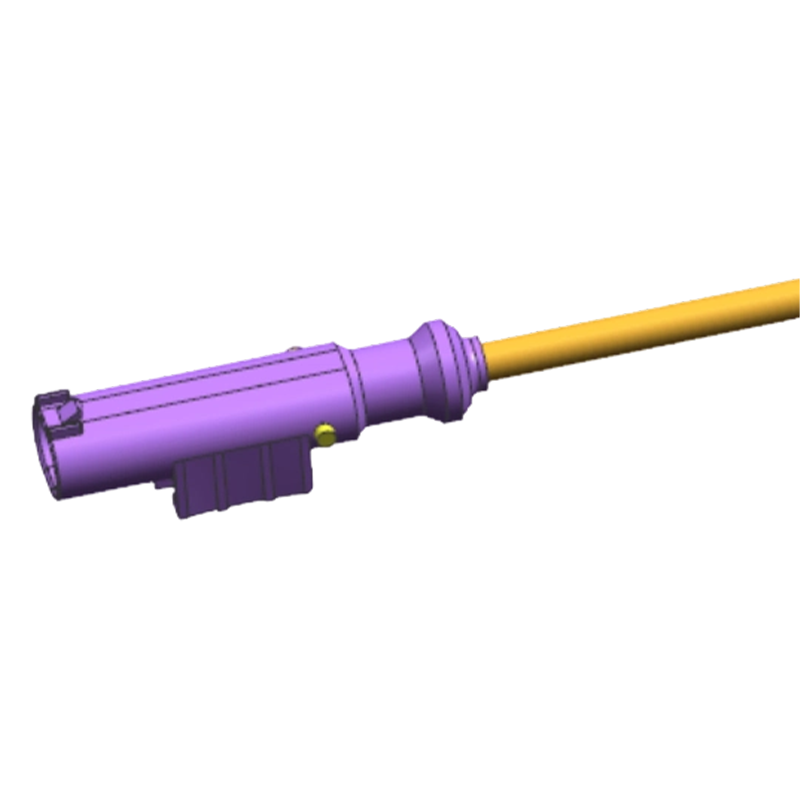

• Precizno oblikovanje konektora: Kućišta konektora oblikovana su pomoću alata visoke preciznosti, s tolerancijama dimenzija sučelja za spajanje kontroliranim unutar ±0,05 mm kako bi se osiguralo pouzdano spajanje sa senzorima i ECU-ima.
• Stezanje i zadržavanje terminala: Automatizirana oprema za savijanje strogo kontrolira visinu savijanja i silu povlačenja. Sila zadržavanja terminala unutar konektora zadovoljava USCAR2 ili specifične specifikacije korisnika.
• Dizajn brtvene strukture: Integrira radijalne ili čeone brtve, obično izrađene od silikona ili EPDM-a, kako bi se spriječio prodor vlage i onečišćenja.
• Učvršćivanje pojaseva i zaštita: Žice su omotane trakom otpornom na abraziju ili valovitim cijevima; na kritičnim točkama savijanja postavljaju se gumene ušice kako bi se oduprle udaru kamena i dugotrajnom zamoru od savijanja.
• Usklađenost s okolišem: Materijali za izolaciju žica i konektora u skladu su s RoHS, REACH i drugim ekološkim propisima.

Prijave

Ovaj proizvod se široko koristi za detekciju brzine kotača u raznim putničkim i gospodarskim vozilima. Prvenstveno povezuje aktivne ili pasivne senzore brzine kotača s ABS/ESC kontrolnim modulima, prikladnim i za vozila s tradicionalnim gorivom i za vozila s novom energijom.

Uobičajeni problemi i rješenja

• Problem: Šum signala ili prekid tijekom prijenosa.
  rješenje: Provjerite kontinuitet uzemljenja oklopa; optimizirajte korak uvijanja žice za bolju EMI otpornost; osigurajte da je kontaktni otpor između terminala i pinova senzora/ECU ispod navedenih granica.
• Problem: Isključivanje konektora zbog vibracija vozila.
  rješenje: Uključite TPA (Terminal Position Assurance) ili CPA (Connector Position Assurance) značajke u dizajn konektora; provjerite cjelovitost oblikovanja zasuna za zaključavanje terminala.
• Problem: Stvrdnjavanje ili pucanje kabelskog svežnja na niskim temperaturama.
  rješenje: Odaberite materijale vodova namijenjene niskim temperaturama (npr. 40°C); optimizirati debljinu stijenke cijevi kako bi se smanjile točke koncentracije naprezanja.

Važna razmatranja

• Usmjerite kabelski svežanj dalje od izvora visoke topline (npr. ispušnih cijevi) i pokretnih dijelova; osigurajte da su kopče za pričvršćivanje pravilno raspoređene kako bi se spriječilo opuštanje pojasa i vibracije.
• Prilikom postavljanja konektora, osigurajte da se čuje zvučni "klik" iz mehanizma za zaključavanje i nježno ga povucite prema natrag kako biste potvrdili sigurno spajanje.
• Redovito provjeravajte istrošenost vanjske ovojnice pojasa, posebno na mjestima koja prolaze kroz oštre rubove ili rupe na tijelu.
