Dijelovi kalupa za ubrizgavanje stražnjeg poklopca pisača

Specifikacije proizvoda

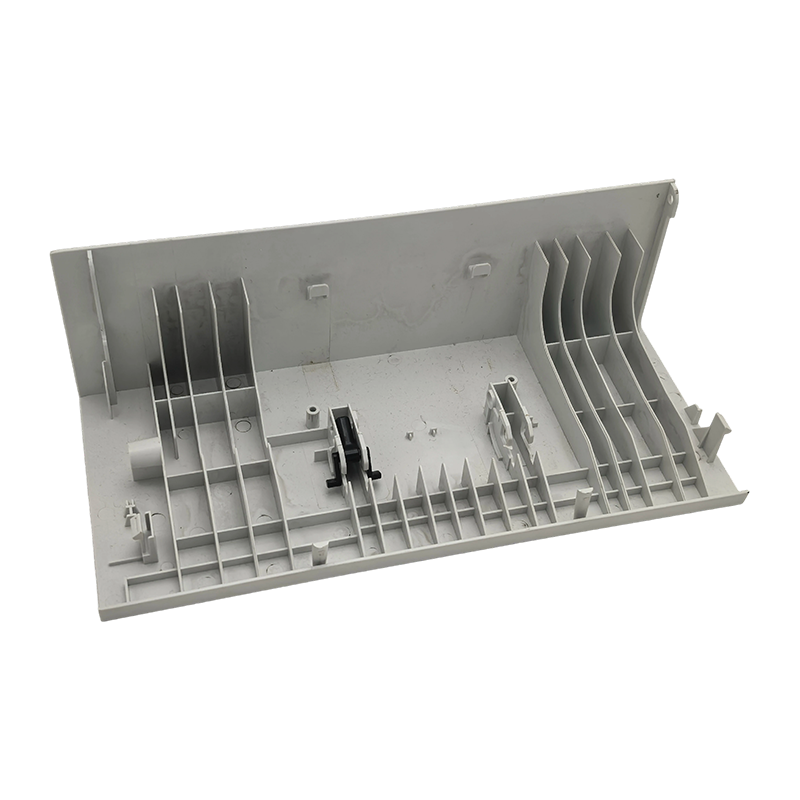

Stražnja ploča poklopca pisača

• Kompatibilni materijali: ABS otporan na plamen (UL94 V0), PC/ABS legura — kombinira otpornost na plamen s otpornošću na udarce
• Strukturne značajke: Tankozidna školjka velike površine s otvorima za provjetravanje, izrezima sučelja, otvorima za prolaz papira i strukturama za montažu uskočne/vijčane glave
• Dimenzionalna točnost: Zazori za postavljanje sa strogo kontroliranim bočnim stranicama i donjom školjkom; položaji razdjelne linije postavljeni prema zahtjevima montaže
• Površinska obrada: Jetkanje teksture (standardi VDI/MoldTech) ili završni sloj boje; površina bez vidljivih tragova udubljenja, linija zavara i tragova tečenja
• Konfiguracija sklopa: Kombinirano pričvršćivanje uskočnim spojem i vrhom vijka; podržani zahtjevi dizajna za brzo otpuštanje
• boja: Injektirano lijevano prema kodu boje prema želji kupca; podržana prirodna boja smole ili miješanje masterbatch-a

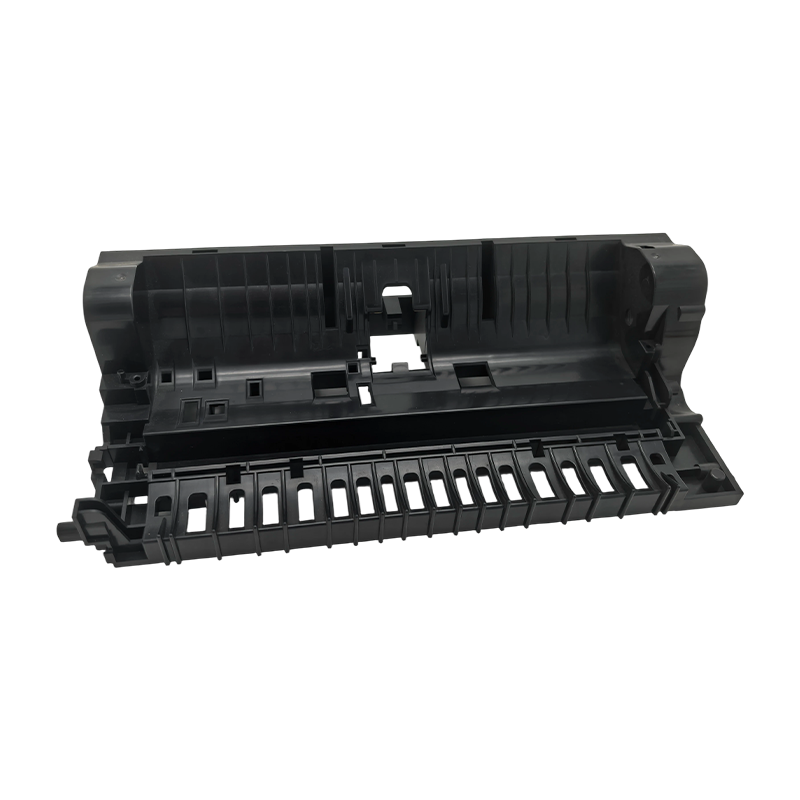

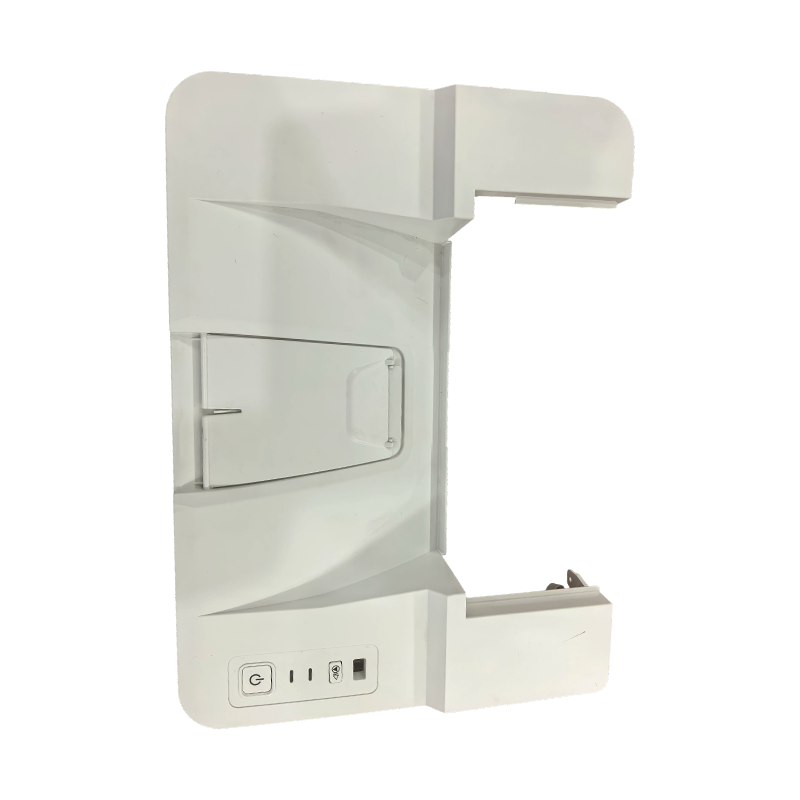

Plastične komponente pisača (opće specifikacije)

• Kompatibilni materijali: ABS, PC/ABS, PP, HIPS, otporan na plamen ABS/PC (UL94 V0/V2)

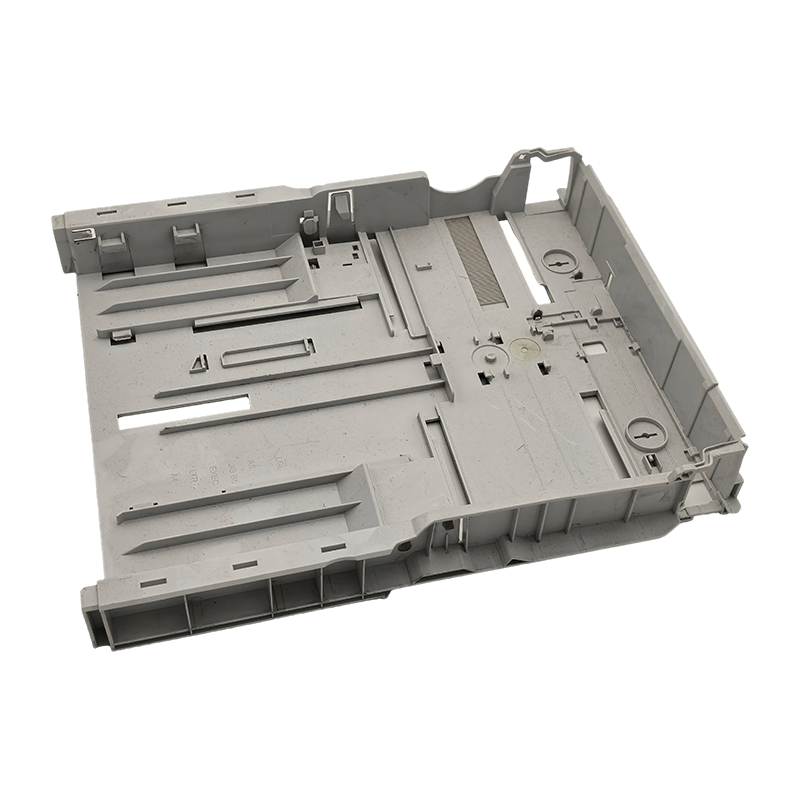

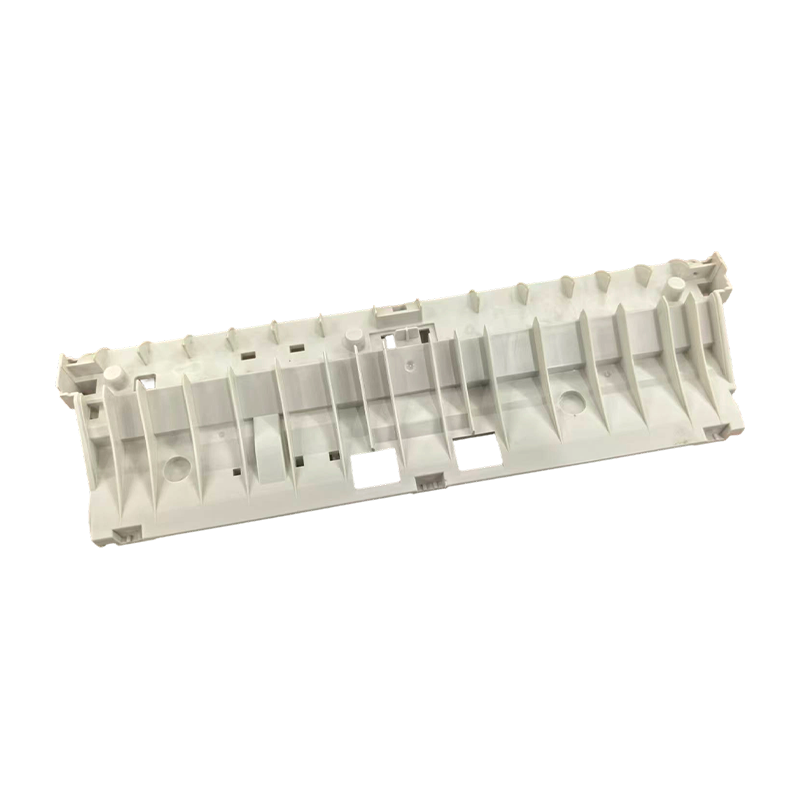

• Vrste dijelova: Vanjske ploče školjke, funkcionalni strukturni dijelovi, vodilice za papir, poklopci odjeljaka za spremnike s tintom, okviri upravljačke ploče, unutarnji strukturni nosači

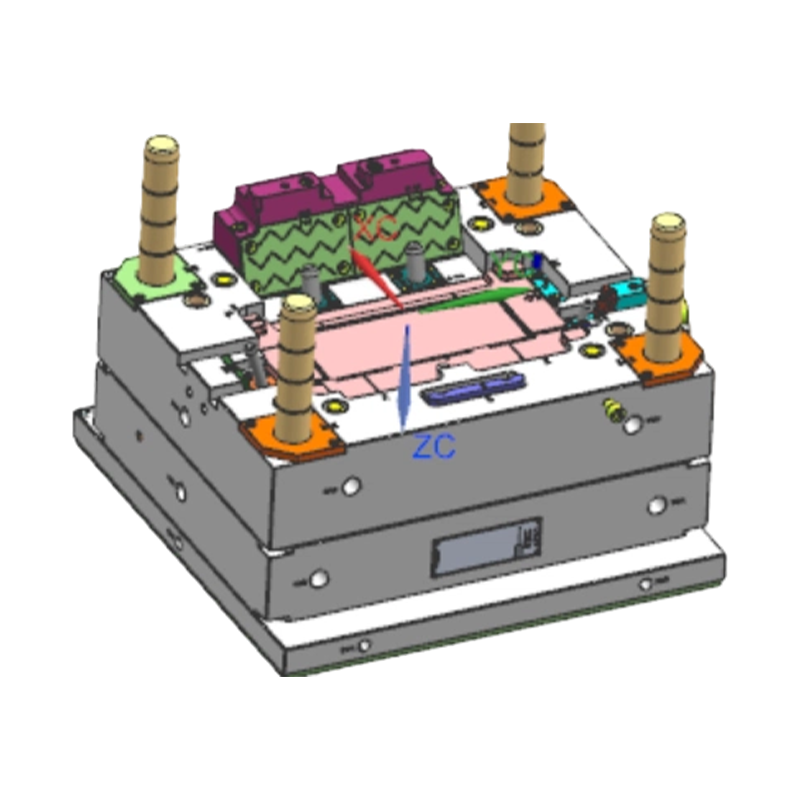

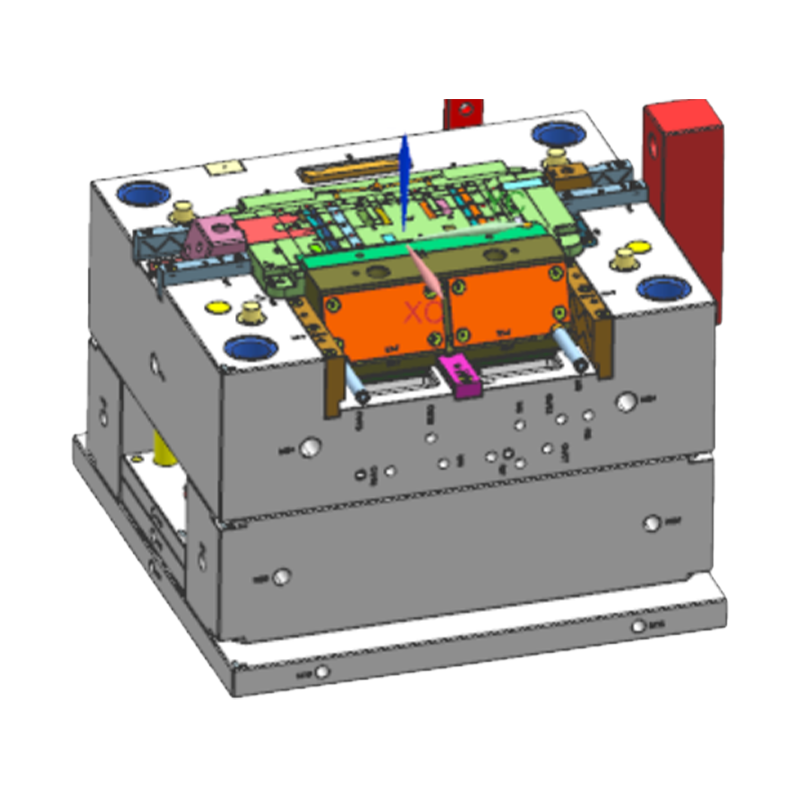

• Vrste kalupa: Jednostruki/višestruki s mehanizmima za izbacivanje klizača i podizača; podržani sustavi vrućih kanala
• Površinska obrada: Jetkanje teksture, poliranje zrcala, površinska obrada temelja boje — primijenjeno prema klasifikaciji stupnja izgleda dijela
• Tolerancija dimenzija: Tolerancije površine za spajanje izgleda prema specifikacijama crteža; strogo kontrolirana ujednačenost debljine stijenke na tankoslojnim dijelovima
• Sekundarni procesi: Ultrazvučno zavarivanje, montaža uskočnim spajanjem, nanošenje naljepnica i višedijelna gotova montaža komponenti
• Certificirani materijali: Dostupne su sirovine s UL, RoHS i SGS certifikatom uz prateću dokumentaciju o ispitivanju

Područja primjene
Stražnja ploča poklopca pisačas and Plastic Components:

• Stražnji poklopci tijela inkjet pisača, stražnji graničnici ladice za papir i poklopci odjeljaka za spremnike s tintom
• Poklopci stražnjih vrata laserskog pisača, poklopci za pristup papiru i vrata odjeljka za toner uložak
• Poklopci skenera za višenamjenski pisač (MFP), poklopci za ulaganje papira ADF-a i bočne ploče
• Kućište pisača naljepnica i pisača barkodova i poklopci odjeljaka za medije
• Poklopci ploče tijela crtača širokog formata i strukturni dijelovi odjeljka za rolne medije
• Ploče školjke 3D pisača, poklopci mehanizma za uvlačenje niti i ploče kućišta elektronike

Često postavljana pitanja i tehnička razmatranja
P1: Stražnje ploče poklopca pisača imaju velike površine i pokazuju značajno iskrivljenje nakon oblikovanja — kako se to rješava?
Savijanje u velikim tankoslojnim pokrovnim pločama čest je izazov kod injekcijskog prešanja kućišta pisača, uzrokovano neravnomjernim hlađenjem koje uzrokuje različito skupljanje po cijelom dijelu, neuravnotežen protok punjenja zbog neoptimalnog postavljanja vrata i anizotropnih karakteristika skupljanja materijala. Protumjere uključuju: CAE analizu toka kalupa tijekom dizajna kalupa za optimiziranje broja i postavljanja otvora za uravnoteženo punjenje; konformni dizajn kanala za hlađenje za poboljšanje ujednačenosti hlađenja; predkompenzacijska geometrija ugrađena u površine šupljine kalupa; i odabir izotropno modificiranih ABS vrsta s niskim skupljanjem. Iterativni T1 i T2 testovi kalupa provode se sve dok savijanje ne bude unutar tolerancije ravnosti crteža.
P2: Varne linije pojavljuju se na površinama koje izgledaju na pisaču — kako se to poboljšava?
Linije zavara nastaju na prednjim točkama konvergencije taline i ne mogu se u potpunosti eliminirati u dijelovima lijevanim tankoslojnim injekcijskim prešanjem. Mjere poboljšanja uključuju: premještanje vrata za usmjeravanje linija zavara na područja koja se ne pojavljuju kao što su unutarnje površine ili skrivene zone; povećanje temperature kalupa i temperature taline kako bi se poboljšala kvaliteta taljenja u točkama konvergencije; optimiziranje lokalnog odzračivanja na mjestima linija zavara kako bi se smanjilo zarobljavanje plina koji produbljuje vidljivost linije zavara; i primjenom graviranja teksture na površine koje izgledaju kako bi se vizualno prikrili tragovi zaostalih linija zavara kroz difuziju površinskog uzorka.
P3: Zazori za pristajanje plastičnih komponenti pisača imaju stroge zahtjeve — kako se održava dosljednost dimenzija?
Zahtjevi za pristajanje zazora sklopa pisača obično zahtijevaju tolerancije od ±0,3 mm ili više na spojenim plastičnim komponentama. Mjere dosljednosti dimenzija uključuju: visokopreciznu CNC i EDM obradu za dimenzije šupljine kalupa; potpuna inspekcija prvog artikla (FAI) i protokoli inspekcije unutar postupka s potpunom inspekcijom ili inspekcijom uzorkovanja kritičnih dimenzija; Statistička kontrola procesa (SPC) primijenjena na ključne parametre procesa ubrizgavanja za praćenje odstupanja procesa; i periodičke revizije dimenzija šupljine kalupa s brzim popravakom kada se otkrije istrošenost.
P4: Programi za plastične komponente pisača uključuju mnoge alate za kalupe — kako se upravlja istovremenim razvojnim napretkom?
Za cjelovite razvojne programe kompleta plastičnih komponenti pisača primjenjujemo pristup upravljanju projektima, izrađujući objedinjeni raspored razvoja kalupa za kupca koji definira prekretnice zamrzavanja dizajna, vremena nabave čelika, rasporede strojne obrade i planove ispitivanja kalupa za svaki alat. Za dimenzionalno međusobno ovisne dijelove kao što su stražnje ploče poklopca i bočne ploče, planiraju se istovremena ispitivanja kalupa za provjeru pristajanja sklopa, sprječavajući kašnjenja verifikacije uzrokovana postupnim završetkom alata. Kupci primaju redovita izvješća o napretku koja prate status razvoja svakog alata za kalupe.
P5: Zahtijevaju li plastične komponente pisača posebne sigurnosne certifikate i kako su materijali usklađeni?
Uredski pisači koji se prodaju na europskim tržištima obično zahtijevaju CE certifikat koji pokriva Direktivu o niskom naponu (LVD) i Direktivu o elektromagnetskoj kompatibilnosti (EMC), s materijalima plastičnih komponenti koji podliježu RoHS zahtjevima za ograničenje tvari i UL94 zahtjevima za ocjenu otpornosti na plamen. Dobavljamo certificirane stupnjeve sirovina prema certifikacijskim zahtjevima koje odredi kupac i pružamo SGS-ova izvješća o ispitivanju materijala, certifikacijsku dokumentaciju UL Yellow Card i RoHS izjave o sukladnosti s pošiljkom kao podršku dokumentaciji o certifikaciji proizvoda za kupce.

Q: 10. Ako želim razviti proizvod koji sadrži dijelove lijevane injekcijom, kakvu pomoć možete pružiti?

Možemo pružiti punu podršku u rasponu od pregleda razvoja proizvoda i konstrukcijskog dizajna, do proizvodnje kalupa, volumenskog injekcijskog prešanja, ispisa i montaže. Možemo surađivati ​​s kupcima u ranim fazama razvoja proizvoda kako bismo optimizirali dizajn za smanjenje troškova i poboljšanu proizvodnost.

Q: 9. Koja je politika kvalitete tvrtke?

Tvrtka se uvijek pridržava politike kvalitete "Preciznost, visoka učinkovitost, kvaliteta kovanja" i predana je pružanju visokokvalitetnih usluga klijentima putem napredne tehnologije i izvrsnog menadžerskog tima.

Q: 8. Koje su vaše konkurentske prednosti u usporedbi s drugim poduzećima za izradu kalupa?

Naše prednosti leže u kombinaciji singapurske tehnologije preciznih kalupa, napredne proizvodne opreme (obimni uvezeni CNC i strojevi za injekcijsko prešanje), sveobuhvatnog proizvodnog procesa na jednom mjestu (od dizajna do montaže) i strogog sustava upravljanja kvalitetom certificiranog od strane IATF 16949.

Q: 7. Tko su vaši glavni kupci i u koje regije se proizvodi izvoze?

Uspostavili smo dobre odnose suradnje s poznatim tvrtkama, uključujući UK Land Rover i Triumph Motorcycles, domaće SAIC, Changan, ABB stanice za punjenje i japansku Tiger Corporation. Naši se proizvodi izvoze u zemlje poput Japana, Europe i Sjedinjenih Država.
