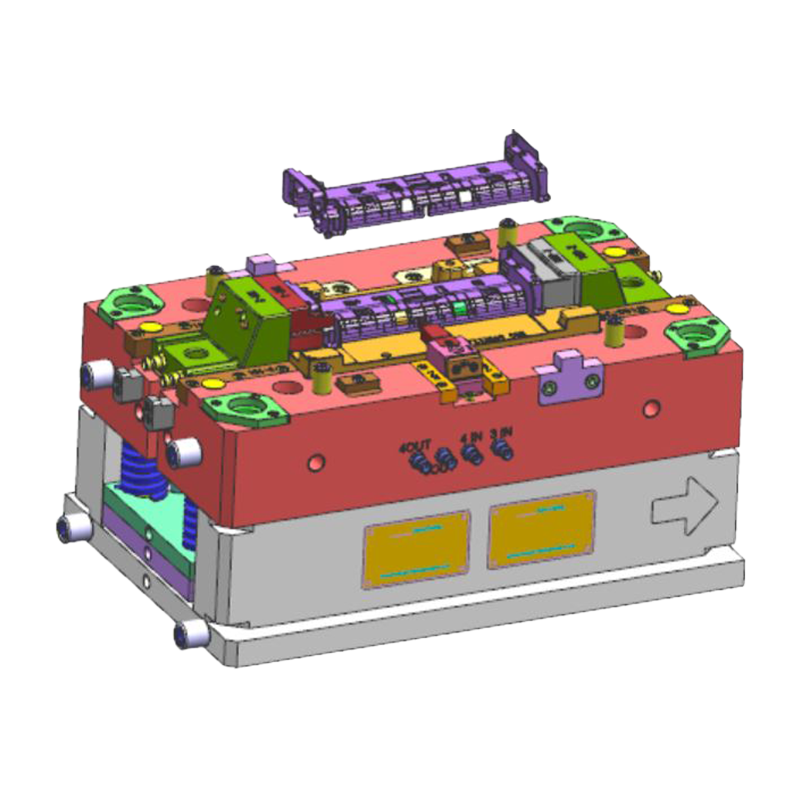

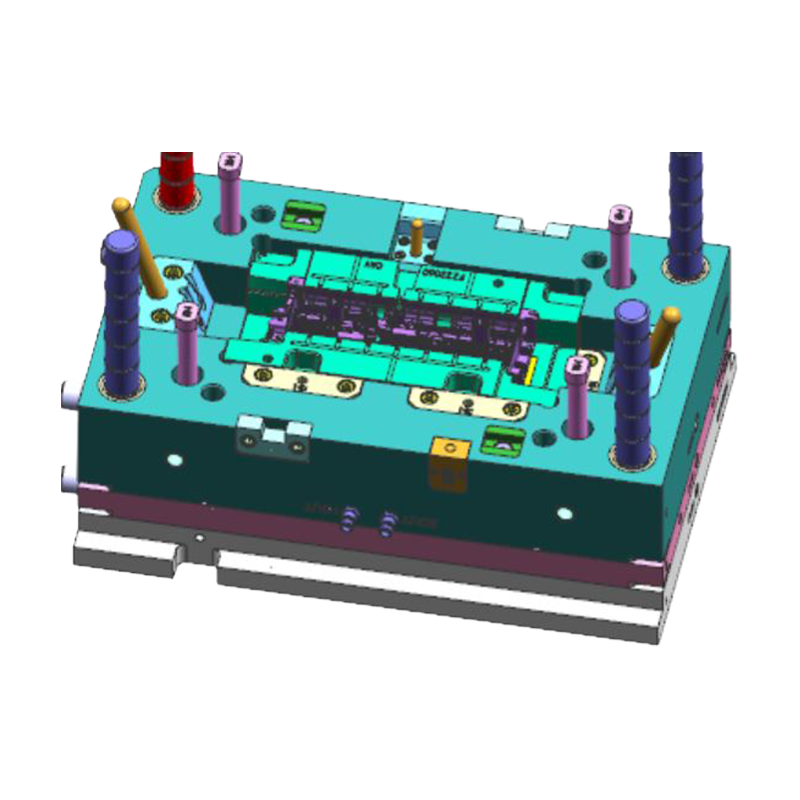

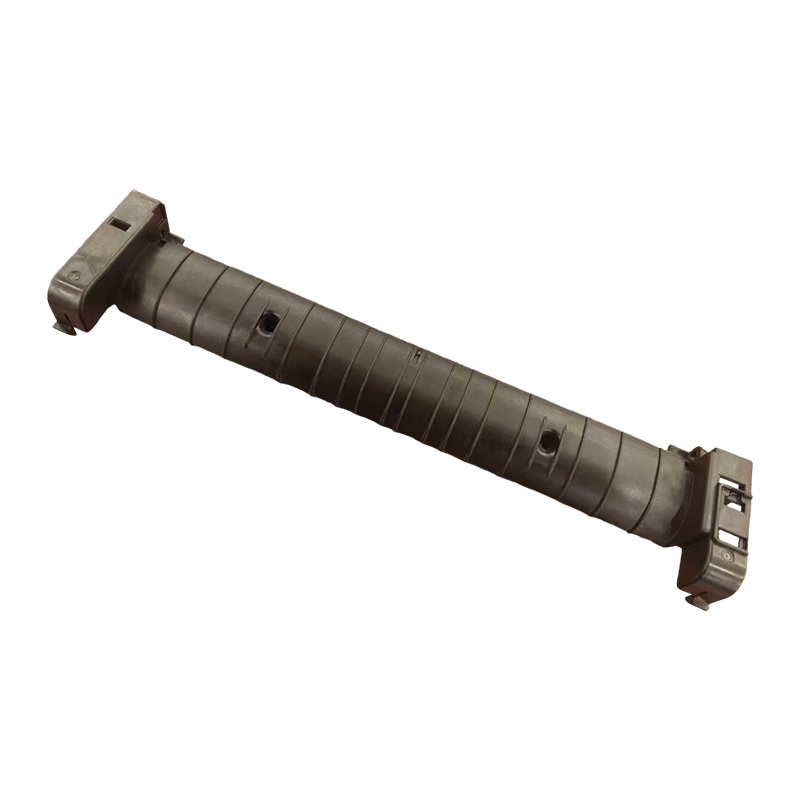

Dijelovi kalupa za ubrizgavanje gornje vodilice za papir

Temeljne kompetencije

• Precizna tehnologija proizvodnje kalupa za uredsku opremu: Za zahtjeve mikronske preciznosti komponenti vodilice papira za pisač, kalupni čelik koristi prethodno otvrdnute stupnjeve visokog trošenja, obrađene preciznim brušenjem i zrcalnom EDM kako bi se osigurale kritične dimenzijske tolerancije unutar ±0,02 mm i hrapavost površine kanala za papir ispod Ra 0,4 μm, smanjujući koeficijente trenja.
• Sposobnost oblikovanja složene strukture: Gornji okviri vodilice za papir često imaju rebra za vodilicu, granične kopče, položaje okidača senzora i rupe za montažu metalne osovine. Kalup koristi precizne klizače, kutne podizače i mehanizme za izvlačenje jezgre unutarnjeg navoja kako bi se osiguralo glatko izbacivanje podreza i točne osnovne dimenzije sklopa za kasniju montažu okvira i pogonskog modula.
• Bogati procesi površinske obrade: Podržava različite tretmane površine kalupa, uključujući zrcalno poliranje, jetkanje zrna i DLC dijamantno presvlačenje ugljikom, proizvodeći komponente vodilica s glatkim površinama otpornim na habanje i glatkim prolazom papira koji su usklađeni sa zahtjevima industrijskog dizajna uredske opreme.
• Isporuka komponenti na jednom mjestu: Osim proizvodnje kalupa, mogućnosti se proširuju na zavarivanje i sklapanje plastike, dovršavanje gornjeg okvira vodilice papira i metalne čahure za oblikovanje umetka i zavarivanje nosača senzora kako bi se smanjili troškovi upravljanja opskrbnim lancem klijenata.

Tehničke specifikacije

• Preciznost vođenja papira: Koristi formulacije inženjerske plastike s niskim koeficijentom trenja, s precizno kontroliranom ravnošću i paralelnošću oblikovanog kanala za vođenje kako bi se osigurao transport višeformatnog papira od A4 do A3 bez iskrivljenja, stope zaglavljivanja ispod projektiranih pragova.
• Trajnost otpornosti na habanje: Posebno očvrsnute površine kalupnih šupljina proizvode komponente s gustom površinskom molekularnom strukturom, pokazujući trošenje ispod 0,05 mm nakon milijuna ciklusa trenja papira, produžujući radni vijek pisača.
• Dimenzijska stabilnost: Znanstveno raspoređeni kanali za hlađenje u kombinaciji s tehnologijom precizne kontrole temperature kalupa učinkovito kontroliraju stope skupljanja u tankoslojnoj vodeći komponenti injekcijskim prešanjem, osiguravajući konzistentnost dimenzija u proizvodnji velikih količina i sprječavajući interferenciju sklopa koja uzrokuje buku pogona.
• Umetnite kompatibilnost: Dizajn kalupa zadržava mehanizme za kalupljenje metalnih umetaka, potporne čahure od nehrđajućeg čelika, bakrene klizne ležajeve i druge umetke koji se istovremeno ugrađuju tijekom ubrizgavanja, osiguravajući da koaksijalnost i sila izvlačenja zadovoljavaju zahtjeve dizajna pogona.

Scenariji primjene

• Laserski pisači: Primjenjivo na gornje okvire vodilica za papir, ulazne ladice za papir i izlazne vodilice za jednobojne i laserske pisače u boji.
• Inkjet pisači: Proizvodnja kalupa za tračnice za papir i klizne nosače kolica, ispunjavajući zahtjeve visoke preciznosti za pozicioniranje.
• Višenamjenski uređaji: Komponente sustava za vođenje papira za integrirane uređaje printcopyscan, koje zadovoljavaju zahtjeve projektiranja višestaznog transporta papira.
• Komercijalni pisači velike brzine: razvoj kalupa za vođenje komponenti otpornih na habanje za bankovne i poštanske brze linijske pisače i matrične pisače, koji ispunjavaju zahtjeve za visokofrekventnim korištenjem i izdržljivošću.
• Tržište dodatne opreme za pisače: Usluge razvoja i proizvodnje kalupa za komponente vodiča za marke pisača.

FAQ & rješenja
P1: Neravnine ili ogrebotine na kanalima za papir gornjih okvira vodilice za papir pisača nakon oblikovanja, uzrokujući zastoj papira, kako riješiti?
Rješenje: To je obično posljedica bljeska linije razdvajanja kalupa ili oštećenja površine šupljine. Optimiziramo postavljanje linije razdvajanja tijekom dizajna kalupa kako bismo izbjegli kontaktne površine s papirom, koristeći precizno brušenje i zrcalno poliranje kako bismo osigurali da na površinama kanala nema tragova alata; istovremeno usmjeravajući klijente da odaberu materijale visokog protoka i optimiziraju brzinu ubrizgavanja kako bi se osiguralo potpuno punjenje tankoslojnih rebara bez izbočina linije zavara.
P2: Buka pogona ili iskrivljenje papira nakon sklopa komponente vodilice s metalnim okvirima, što uzrokuje to?
Rješenje: Ovo se često odnosi na kritično odstupanje dimenzija sklopa ili netočnost koaksijalnosti umetka. Koristimo koordinatno brušenje tijekom obrade šupljina kako bismo osigurali točnost položaja montažne rupe unutar 0,03 mm, s metalnim umetcima koji su precizno fiksirani preko klinova za lociranje unutar kalupa; provođenje pune dimenzionalne inspekcije i verifikacije sklopa nakon kalupljenja kako bi se osiguralo da paralelnost kanala vodilice i pogonskog valjka zadovoljava zahtjeve dizajna.
P3: Za kalupe koji se izvoze u Europu, kako osigurati usklađenost s RoHS propisima i standardima električne izolacije?
Rješenje: Iskorištavajući 15 godina iskustva u izvozu, naši dizajni kalupa u potpunosti su u skladu s DME i HASCO standardima i mogu surađivati ​​s klijentima pri odabiru klasa čelika i površinskih obrada u skladu s RoHS direktivama. Pružamo kompletne certifikate mlina, izvješća o toplinskoj obradi i priručnike za održavanje kalupa, s kritičnim potrošnim dijelovima kao što su umetci vodećeg rebra koji usvajaju standardizirane dizajne za lokalnu nabavu i zamjenu, osiguravajući dugoročno stabilan rad kalupa.

Q: 10. Ako želim razviti proizvod koji sadrži dijelove lijevane injekcijom, kakvu pomoć možete pružiti?

Možemo pružiti punu podršku u rasponu od pregleda razvoja proizvoda i konstrukcijskog dizajna, do proizvodnje kalupa, volumenskog injekcijskog prešanja, ispisa i montaže. Možemo surađivati ​​s kupcima u ranim fazama razvoja proizvoda kako bismo optimizirali dizajn za smanjenje troškova i poboljšanu proizvodnost.

Q: 9. Koja je politika kvalitete tvrtke?

Tvrtka se uvijek pridržava politike kvalitete "Preciznost, visoka učinkovitost, kvaliteta kovanja" i predana je pružanju visokokvalitetnih usluga klijentima putem napredne tehnologije i izvrsnog menadžerskog tima.

Q: 8. Koje su vaše konkurentske prednosti u usporedbi s drugim poduzećima za izradu kalupa?

Naše prednosti leže u kombinaciji singapurske tehnologije preciznih kalupa, napredne proizvodne opreme (obimni uvezeni CNC i strojevi za injekcijsko prešanje), sveobuhvatnog proizvodnog procesa na jednom mjestu (od dizajna do montaže) i strogog sustava upravljanja kvalitetom certificiranog od strane IATF 16949.

Q: 7. Tko su vaši glavni kupci i u koje regije se proizvodi izvoze?

Uspostavili smo dobre odnose suradnje s poznatim tvrtkama, uključujući UK Land Rover i Triumph Motorcycles, domaće SAIC, Changan, ABB stanice za punjenje i japansku Tiger Corporation. Naši se proizvodi izvoze u zemlje poput Japana, Europe i Sjedinjenih Država.
