Kako su 2K kalupi za injekcije dizajnirani i proizvedeni za plastične komponente?

Proizvodnja komponente s dva materijala, dvije boje ili dvije površinske teksture u jednom ciklusu u potpunosti ovisi o tome koliko dobro 2K kalup za injekcijsko ubrizgavanje je projektiran. Pogrešno postavite strukturu, simulaciju ili sučelje za spajanje, a proizvođači se suočavaju s deformacijama, slabim prianjanjem ili odbačenim proračunima alata. Ovaj vodič opisuje točno kako su ti kalupi dizajnirani, napravljeni i potvrđeni za proizvodnju.

Što 2K injekcijski kalup zapravo radi

A 2K kalup za injekcijsko ubrizgavanje je sustav alata napravljen za dvokomponentno oblikovanje, ubrizgavanje dvije različite plastike ili boje u jedan gotovi dio bez sekundarnog koraka sastavljanja. Dio se kreće kroz prvo ubrizgavanje, prijenos ili rotaciju, drugo ubrizgavanje, spajanje, hlađenje i izbacivanje, sve unutar jednog strojnog ciklusa.

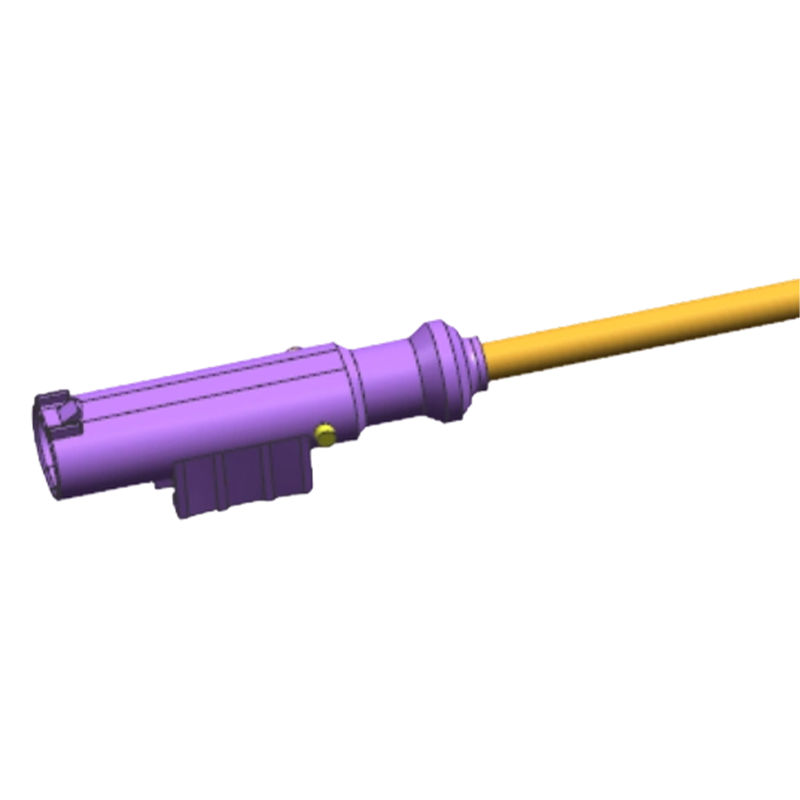

Uobičajeni parovi materijala uključuju tvrdu plastiku s mekim elastomerom, dvije kontrastne boje ili prozirnu plastiku spojenu na obojeni strukturni sloj. Te se kombinacije stalno pojavljuju u interijerima automobila, elektroničkim kućištima, prekidačima i dijelovima medicinskih uređaja.

Analiza dizajna događa se prije rezanja čelika

Inženjeri ocjenjuju dizajn proizvoda mnogo prije nego što započne razvoj kalupa, jer a 2K kalup za injekcijsko ubrizgavanje izgrađen oko manjkavog dizajna dijela naslijediti će sve svoje probleme.

Inženjerski pregled strukturnih čimbenika

• Debljina stijenke i njen utjecaj na skupljanje
• Postavljanje linije razdvajanja preko obje snimke
• Položaj otvora za ubrizgavanje za svaki materijal
• Prijelazne zone materijala i vezne površine
• Geometrija izbacivanja i kutovi otpuštanja dijelova

Unutar strukture kalupa: dvije šupljine, jedan sustav

2K kalup nosi prvu šupljinu za ubrizgavanje koja tvori osnovnu komponentu i drugu šupljinu za ubrizgavanje koja dodaje sekundarni materijal s preciznim poravnanjem i snažnim povezivanjem sučelja. Između njih nalazi se rotacijska ploča, sustav s povratnom jezgrom ili robotski prijenosni mehanizam koji pomiče dio s jednog udarca na drugi bez prekidanja vremena ciklusa.

Simulacija hvata nedostatke prije početka strojne obrade

Simulacija toka kalupa modelira ponašanje punjenja, tlak ubrizgavanja, učinkovitost hlađenja, položaj linije zavarivanja i skupljanje prije nego što se izreže jedna šupljina, a za izradu alata s dva koraka ovaj je korak čak i važniji jer se dva materijala moraju ispravno ispuniti i spojiti. Preskakanje simulacije na a 2K kalup za injekcijsko ubrizgavanje često površine kao neravnomjerno punjenje ili vidljive linije veze tek nakon što je čelik već strojno obrađen.

Od čeličnog bloka do gotovog alata

Proizvodnja se kreće kroz četiri povezane faze, a svaka od njih sužava toleranciju na pogreške.

Probni radovi i provjera kvalitete

Svaki završen 2K kalup za injekcijsko ubrizgavanje prolazi kroz prvu probu kalupa kojom se provjeravaju performanse punjenja, dimenzije dijelova i veza, nakon čega slijede procesne prilagodbe brzine ubrizgavanja, tlaka, temperature kalupa i vremena hlađenja. Konačna provjera provjerava izgled, točnost dimenzija, čvrstoću veze i funkcionalnu izvedbu prije nego što se alat pusti u proizvodnju.

2K kalupi u usporedbi s tradicionalnim jednokratnim alatom

Odabir proizvođača kojem možete vjerovati s proračunom alata

Odabir dobavljača svodi se na četiri provjere: inženjerske sposobnosti i iskustvo u simulaciji, CNC i EDM oprema u pogonu, dokumentirano upravljanje kvalitetom s inspekcijskim izvješćima i prethodno iskustvo u izgradnji 2K kalup za injekcijsko ubrizgavanje za sličnu primjenu. Iskustvo s usporedivim dijelovima dosljedno skraćuje vrijeme razvoja i smanjuje rizik dizajna.

Koliko je vremena potrebno za izradu 2K kalupa za injekcijsko ubrizgavanje?

Razvoj obično obuhvaća analizu dizajna, simulaciju, strojnu obradu, montažu i probno testiranje, pri čemu složeni alati s dvije šupljine općenito traju dulje od pojedinačnih projekata kalupa.

Koji materijali najbolje funkcioniraju zajedno u dvosmjernom kalupljenju?

ABS uparen s TPE uobičajena je kombinacija za krute strukture s površinom mekanom na dodir, iako pravo uparivanje uvijek ovisi o kemijskoj kompatibilnosti i ponašanju skupljanja.

Zašto je simulacija protoka kalupa kritičnija za 2K alate?

Dva materijala moraju se ispravno ispuniti i spojiti unutar istog ciklusa, tako da simulacija hvata neravnomjerno punjenje, slabe linije veze i neusklađenost skupljanja prije nego što se skupi čelik reže.

Smanjuje li 2K kalup ukupne troškove proizvodnje?

Da, u većini slučajeva. Kombiniranje dviju komponenti u jedan ciklus kalupljenja uklanja sekundarne korake montaže, skraćujući rad i vrijeme proizvodnje iako je ulaganje u alat veće unaprijed.
